Raccords de tuyauterie de forme irrégulière Fabricants

Dans les systèmes de transmission de fluides industriels et civils modernes, les tés, croix, coudes conventionnels et réducteurs standardisés constituent l'épine dorsale des réseaux de canalisations. Cependant, avec les contraintes croissantes des espaces architecturaux, la complexité croissante des installations industrielles et l'émergence d'exigences spécifiques en matière de dynamique des fluides, les raccords standards ne sont souvent pas à la hauteur lorsqu'il s'agit de jeux spatiaux complexes, de distribution de débit multidirectionnelle précise ou de transitions transversales non uniformes. Dans ces scénarios, Raccords de tuyauterie de forme irrégulière servir de composants critiques pour résoudre les goulots d’étranglement techniques dans les configurations de tuyauterie complexes.

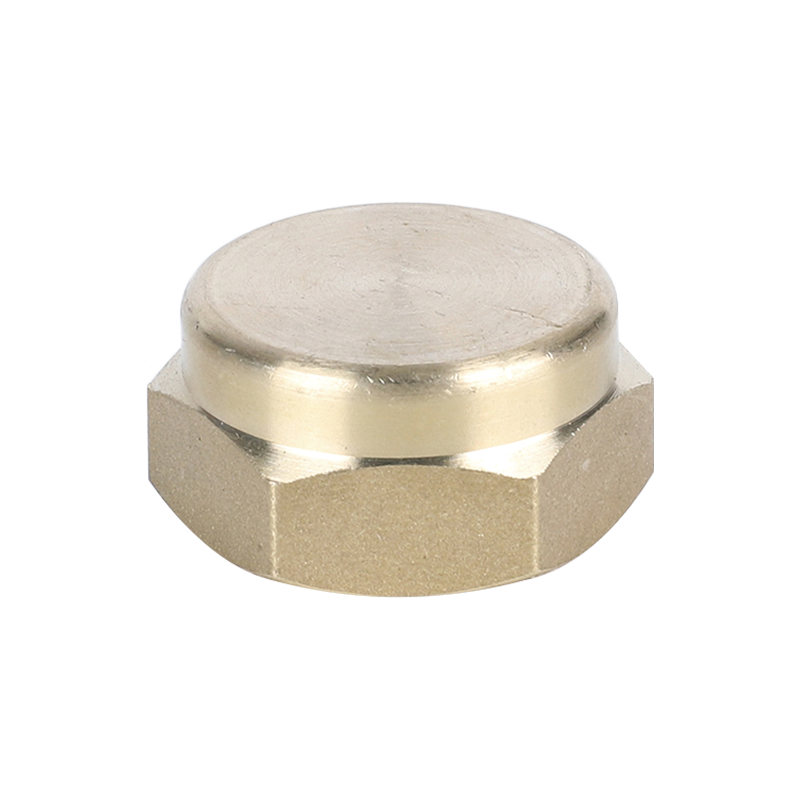

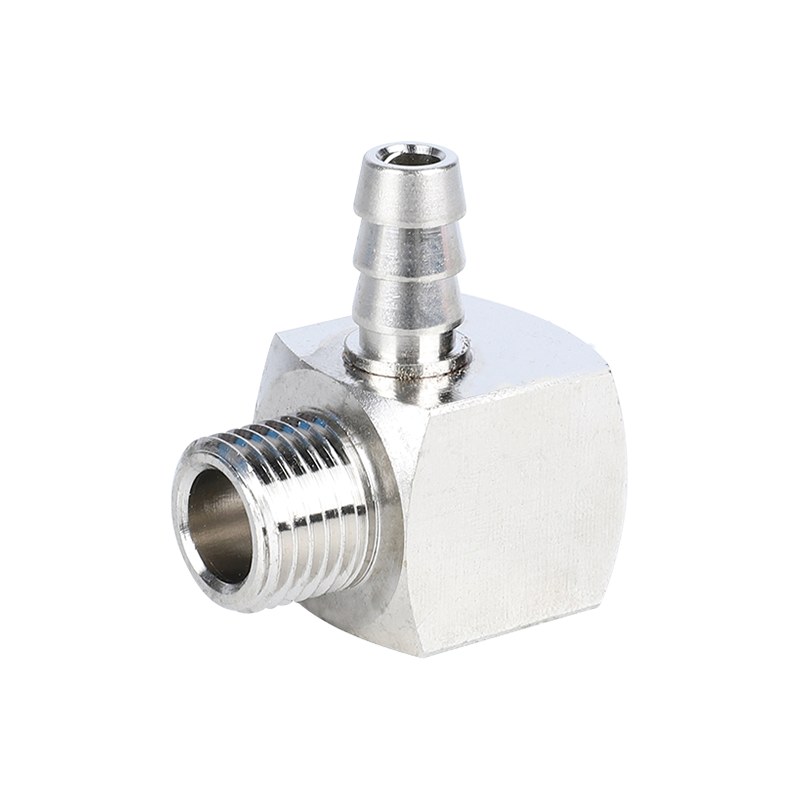

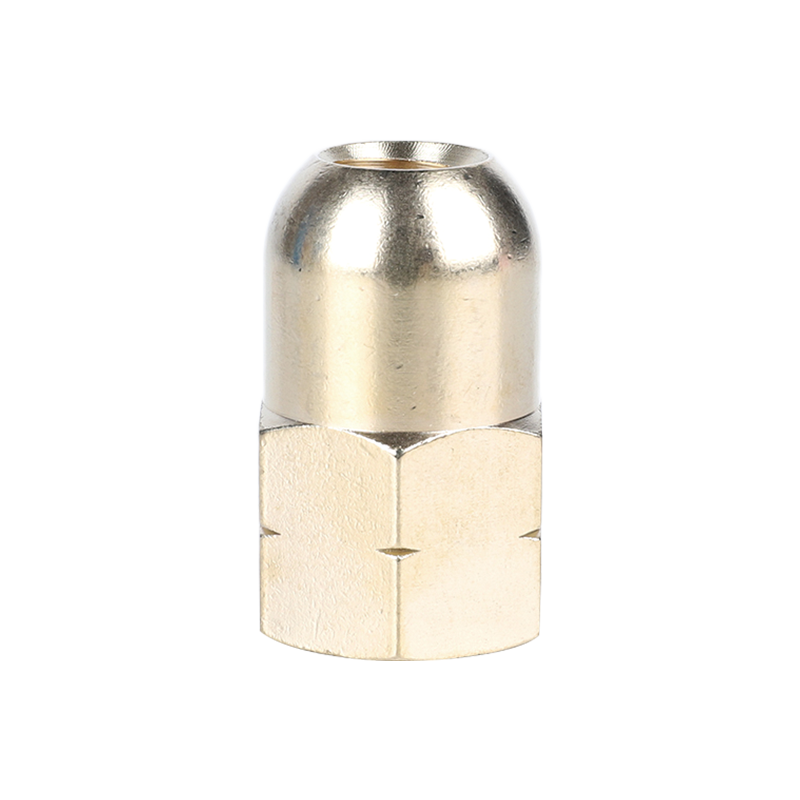

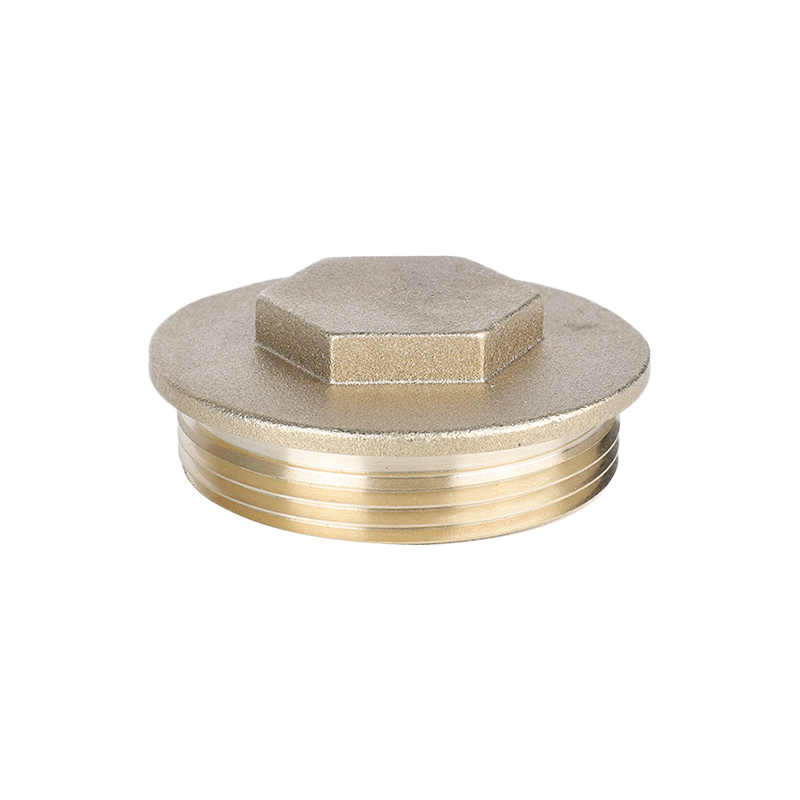

Définition de base et complexité géométrique

Raccords de tuyauterie de forme irrégulière font référence à des composants de connexion de tuyauterie non standardisés conçus avec des structures géométriques uniques ou des canaux d'écoulement internes complexes. Au lieu de se limiter aux configurations traditionnelles symétriques ou à angle droit, ils sont développés sur mesure pour satisfaire des restrictions spatiales spécifiques, des demandes de routage fluide ou des exigences de mélange multi-supports.

Sur la base de leurs caractéristiques géométriques et de leurs fonctions structurelles, les principales catégories de Raccords de tuyauterie de forme irrégulière sur le marché peuvent être classés comme suit :

Coudes d'angle non standard : Contrairement aux coudes courants de 45 degrés ou de 90 degrés, ces raccords présentent des angles de rotation personnalisés tels que 30 degrés, 60 degrés, 135 degrés ou même des angles décimaux précis. Ils sont utilisés pour obtenir un dégagement de routage précis dans des espaces confinés.

Raccords multiports asymétriques et composés : Ces débouchés ont des diamètres, des angles de décharge ou des orientations spatiales tridimensionnelles variables. Ils sont utilisés pour distribuer le fluide de manière inégale depuis une conduite principale vers différents sous-systèmes.

Réducteurs excentriques et transitions irrégulières : Ces composants comblent non seulement l'écart entre les différents diamètres de tuyaux, mais modifient également la position axiale du fluide pendant la transition. Ils sont fréquemment utilisés aux extrémités d'aspiration des pompes où l'accumulation de liquide doit être évitée ou lorsque les systèmes sont très sensibles à la cavitation.

Collecteurs personnalisés et blocs fluides intégrés : En intégrant plusieurs interfaces de vannes, canaux de distribution et ports de montage de capteurs dans un seul bloc métallique irrégulier, ces composants minimisent les soudures et les points de connexion externes.

Paramètres de performance et comparaison de normalisation

Depuis Raccords de tuyauterie de forme irrégulière sont souvent déployés dans des environnements très exigeants ou restreints en espace, leurs indicateurs techniques et leurs performances mécaniques diffèrent considérablement des raccords standards ordinaires. Le tableau ci-dessous présente la comparaison des paramètres techniques de base entre les produits personnalisés Raccords de tuyauterie de forme irrégulière et raccords standards traditionnels :

Dépendance de l’industrie moderne à l’égard des raccords de tuyauterie de forme irrégulière

Dans la recherche d'une intégration et d'une sécurité élevées dans les domaines du contrôle des fluides, Valve Cie., Ltd de Ningbo Yunhua. s'appuie sur son expertise technique approfondie et sa connaissance approfondie du marché pour s'engager profondément dans l'optimisation et la fabrication de divers composants de systèmes fluides. En tant qu'entreprise innovante spécialisée dans la recherche, le développement, la production, la vente et le service de vannes à gaz et à fluides, de vannes d'alimentation en eau et d'accessoires matériels, Valve Cie., Ltd de Ningbo Yunhua. comprend parfaitement que des pièces standard uniques ne peuvent plus répondre à des exigences techniques complexes.

L'industrie moderne dépend fortement de Raccords de tuyauterie de forme irrégulière en raison de trois facteurs fondamentaux :

Élimination des risques pour la sécurité : L'épissage et le soudage forcé de plusieurs composants standard pour créer des angles spécifiques entraînent un grand nombre de soudures. Chaque soudure représente un point de fuite potentiel et un lieu de concentration des contraintes. En revanche, moulé d'une seule pièce Raccords de tuyauterie de forme irrégulière réduisent considérablement le nombre de soudures, augmentant ainsi la fiabilité globale de l'étanchéité et la pression nominale du système.

Optimisation de l'efficacité des fluides : Une tuyauterie assemblée arbitrairement crée facilement de graves turbulences et des jambes mortes en interne, provoquant une résistance accrue aux fluides, une consommation d'énergie plus élevée et même une détérioration moyenne. Conçu scientifiquement Raccords de tuyauterie de forme irrégulière disposent de canaux internes rationalisés qui minimisent efficacement les chutes de pression.

Maximiser l'utilisation de l'espace : Dans les usines modernes, les chaînes d’assemblage automatisées et les équipements compacts, l’espace est souvent mesuré au millimètre près. Valve Cie., Ltd de Ningbo Yunhua. exploite un 20 000 mètres carrés usine de production équipée d’un atelier d’usinage de précision entièrement automatisé. Ses machines-outils CNC nationales et internationales avancées ainsi que ses équipements d'inspection automatisés professionnels garantissent que ces opérations géométriquement complexes et très exigeantes Raccords de tuyauterie de forme irrégulière faites correspondre des dispositions spatiales rigoureuses avec une précision absolue.

Des réseaux fondamentaux d'approvisionnement en eau aux appareils sophistiqués de contrôle des fluides, Raccords de tuyauterie de forme irrégulière constituent une pierre angulaire essentielle pour garantir des opérations de réseaux fluides efficaces et sûres grâce à leur adaptabilité géométrique irremplaçable.

Haute qualité Raccords de tuyauterie de forme irrégulière dépendent non seulement d’une conception géométrique précise, mais également de l’intégration étroite de processus de fabrication avancés et de la science des matériaux. Étant donné que les structures irrégulières sont sujettes à une répartition inégale des contraintes lorsqu'elles sont soumises à la pression du fluide, le choix de la bonne technologie de formage et des matériaux de haute spécification est crucial pour un fonctionnement sûr des systèmes fluidiques.

Analyse comparative des technologies de fabrication de base

Pour répondre aux exigences distinctes en matière de capacité de pression et de précision dans différents environnements industriels et civils, le traitement des Raccords de tuyauterie de forme irrégulière s'étend du forgeage traditionnel à la fabrication additive moderne. Vous trouverez ci-dessous une comparaison approfondie des quatre technologies de fabrication les plus couramment utilisées pour produire ces composants irréguliers :

Comparaison des matériaux courants et des performances mécaniques

Différents fluides (tels que le gaz, l'eau propre et les produits chimiques hautement corrosifs) imposent des exigences fondamentalement différentes en matière de résistance à la traction, de résistance à la corrosion et de tolérance à la température. Raccords de tuyauterie de forme irrégulière . Dans les applications pratiques, les quatre classes de matériaux suivantes sont les plus répandues :

Acier inoxydable (par exemple 304, 316L) : Offre une excellente résistance à la corrosion et des normes d'hygiène avec une surface lisse qui résiste au tartre. Il est largement utilisé dans les systèmes de purification d’eau pharmaceutiques, alimentaires et haut de gamme.

Alliages de laiton et de cuivre : Faciles à usiner, ils présentent une excellente étanchéité aux gaz et des propriétés antimicrobiennes naturelles, ce qui en fait les matériaux de base des systèmes à gaz et des vannes d'alimentation en eau civiles.

Acier au carbone et allié : Présente une résistance élevée à la traction ainsi qu'une résistance aux températures et à la pression élevées, couramment utilisée pour le transport de fluides à haute pression dans les industries lourdes spécialisées.

Plastiques techniques (par exemple PVDF, PTFE) : Posséder une inertie chimique absolue contre les acides et alcalis forts ; bien que leur résistance mécanique soit inférieure à celle des métaux, ils restent irremplaçables dans des environnements très corrosifs.

Pour démontrer plus clairement le comportement des matériaux dans des structures irrégulières, le tableau ci-dessous compare les paramètres physiques et mécaniques de matériaux typiques :

Assurance des processus dans les ateliers modernisés

Fabrication Raccords de tuyauterie de forme irrégulière avec une stabilité mécanique élevée nécessite non seulement une formulation scientifique de matériaux, mais également une puissante plate-forme de fabrication numérique. Valve Cie., Ltd de Ningbo Yunhua. présente de fortes capacités de fabrication dans ce domaine. En tant qu'entreprise innovante qui a passé plus d'une décennie dans les domaines des vannes de gaz et de fluides, des vannes d'alimentation en eau et des accessoires matériels, l'entreprise a intégré une fabrication de haute précision à chaque étape de production.

Valve Cie., Ltd de Ningbo Yunhua. exploite un modernized production base spanning 20 000 mètres carréss et a créé des ateliers d'usinage de précision, des chaînes d'assemblage et des installations de test hautement spécialisés et entièrement automatisés. L'atelier abrite des machines-outils CNC nationales et internationales avancées ainsi que des équipements professionnels d'assemblage et de test automatisés. Par conséquent, lors du traitement géométriquement complexe Raccords de tuyauterie de forme irrégulière , la société s'appuie sur des centres d'usinage composites avancés à cinq axes et à fraisage pour garantir que la précision du filetage, la planéité de la surface d'étanchéité et l'entraxe des canaux répondent à des mesures d'ingénierie strictes.

Porté par le fonctionnement efficace de ses ateliers entièrement automatisés, Valve Cie., Ltd de Ningbo Yunhua. a atteint une capacité de production annuelle de 2 millions d'ensembles de vannes et 10 millions d'ensembles d'accessoires matériels. Cette capacité de fabrication de précision permet à l'entreprise de gérer des opérations complexes, difficiles et personnalisées. Raccords de tuyauterie de forme irrégulière tout en maintenant des délais de livraison rapides et des boucles de contrôle qualité rigides.

En raison de leur adaptabilité géométrique unique et de leurs excellentes capacités de contrôle des fluides, Raccords de tuyauterie de forme irrégulière ont transcendé les contraintes des composants standards traditionnels. Ils sont largement appliqués dans divers secteurs qui exigent une optimisation stricte de l’espace, une efficacité des fluides et des marges de sécurité. Des appareils industriels complexes aux configurations résidentielles civiles quotidiennes, ces connecteurs spécialisés sécurisent silencieusement le fonctionnement à haute efficacité des réseaux de fluides complexes.

Analyse approfondie de quatre scénarios d'application de base

Systèmes de transport de gaz combustible et de gaz spécialisés : Lors du transport de gaz combustibles ou de haute pureté, l’étanchéité est la principale mesure d’évaluation de la sécurité du système. Lorsqu'il s'agit de coins de mur complexes ou d'extrémités d'entrée d'équipement, les liens à angle droit traditionnels ou les tés standard nécessitent souvent de combiner plusieurs joints, ce qui augmente intrinsèquement les risques de fuite. Personnalisé Raccords de tuyauterie de forme irrégulière permettent des transitions multicanaux intégrées, réduisant les zones mortes de fluide et empêchant efficacement l'accumulation de gaz localisée ou les pics de pression brusques à l'intérieur de cavités irrégulières.

Réseaux modernes d’approvisionnement en eau urbains et civils : Dans les espaces exigus tels que les galeries de canalisations souterraines, les salles de pompage et les enceintes de compteurs d’eau intelligents, l’espace est limité. Pour obtenir une distribution et une recirculation exactes de l'eau sur plusieurs itinéraires au sein d'un réseau étroit, les ingénieurs doivent déployer Raccords de tuyauterie de forme irrégulière avec des angles non standard ou des changements progressifs de diamètre de tuyau. Cela évite non seulement de contourner proprement les poutres et les colonnes structurelles complexes du bâtiment, mais minimise également l'effet de coup de bélier lors des transitions d'écoulement.

Lignes de production modernes et équipements de contrôle des fluides : Dans les lignes de production automatisées de machines de précision, de fabrication automobile et de commandes hydrauliques, l'huile hydraulique ou les liquides de refroidissement doivent passer à travers des espaces internes étroits de la machine. Mise en œuvre Raccords de tuyauterie de forme irrégulière avec des chemins irréguliers tridimensionnels (tels que des blocs de fluide de collecteur multiport) permet aux trous de montage de capteur, aux points de surveillance de la pression et aux chemins de fluide de s'intégrer de manière transparente, rationalisant considérablement la tuyauterie de l'équipement interne.

Systèmes de CVC et de plomberie résidentiels haut de gamme : Les environnements de vie modernes imposent des exigences strictes en matière d’esthétique et d’efficacité spatiale. Dans les systèmes de douche dissimulés derrière les murs ou les collecteurs de chauffage au sol, les raccords standard ne peuvent pas satisfaire le besoin d'un montage mural affleurant ou d'un dégagement transversal des tuyaux. Bénéficiant de structures spécialisées et de finitions de surface raffinées, Raccords de tuyauterie de forme irrégulière résoudre parfaitement ces dilemmes spatiaux.

Indicateurs techniques et comparaison des performances entre les applications

Différents environnements d’application jugent Raccords de tuyauterie de forme irrégulière selon des critères totalement différents. Le tableau ci-dessous illustre les paramètres techniques et les spécifications de conception pour quatre scénarios typiques :

Prise en charge du contrôle des fluides multi-domaines grâce à une expertise en fabrication

Dans les applications intersectorielles où précision et sécurité présentent un double défi, Valve Cie., Ltd de Ningbo Yunhua. fournit une base de fabrication solide comme le roc, fondée sur plus d’une décennie d’expérience dans l’industrie. En tant qu'entreprise innovante dédiée à la recherche, au développement, à la production et au service de vannes à gaz et à fluides, de vannes d'alimentation en eau et d'accessoires matériels, Valve Cie., Ltd de Ningbo Yunhua. reste à la pointe de l'innovation technique, appliquant une fabrication de haut niveau à l'exécution de chaque pièce non standard.

Utilisant son 20 000 mètres carrés base de production spécialisée, Valve Cie., Ltd de Ningbo Yunhua. a construit un pipeline de fabrication en boucle fermée qui englobe des étapes d'usinage de précision entièrement automatisées, d'assemblage automatisé et de vérification en plusieurs étapes. Les machines-outils CNC avancées hébergées dans l'atelier permettent un contrôle des dimensions géométriques très précis pour Raccords de tuyauterie de forme irrégulière dans différentes industries. Qu'il s'agisse de créer des pièces irrégulières complexes pour les systèmes de gaz nécessitant une étanchéité absolue ou des composants de tuyauterie résilients pour les réseaux d'approvisionnement en eau civile, son équipement de test automatisé avancé garantit que chaque unité est conforme aux critères de sécurité et d'ingénierie pertinents.

La capacité globale substantielle actuellement maintenue par Valve Cie., Ltd de Ningbo Yunhua. —sortie 2 millions d'ensembles de vannes et 10 millions d'ensembles d'accessoires de quincaillerie par an - prouve l'efficacité et la maturité de ses chaînes d'assemblage. Cela permet à l'entreprise de répondre avec agilité à diverses demandes de personnalisation de haute précision pour Raccords de tuyauterie de forme irrégulière provenant des secteurs du gaz combustible, de l’approvisionnement en eau, des équipements mécaniques et du CVC.

Tandis que les géométries irrégulières accordent Raccords de tuyauterie de forme irrégulière d'une extraordinaire adaptabilité spatiale, ils introduisent de nombreux obstacles techniques à la conception dynamique des fluides. Lorsque le fluide traverse des canaux irréguliers avec des angles non standard, des sections transversales variables ou des branches multidirectionnelles, ses schémas d'écoulement internes, ses répartitions de pression et les contraintes subies par les parois des tuyaux deviennent bien plus complexes que ceux des raccords standards. Lorsqu'un système de tuyauterie maintient la pression ou rencontre des impulsions de pression et des coups de bélier provoqués par des ouvertures ou des fermetures rapides de vannes de fluide, les sections transversales asymétriques des structures irrégulières provoquent une répartition des contraintes internes très inégale. Les discontinuités géométriques génèrent fréquemment des niveaux de concentration de contraintes plusieurs fois supérieurs à ceux rencontrés dans les canalisations droites, ce qui peut induire des microfissures en cas d'utilisation prolongée. Par conséquent, pendant la phase de conception technique, la résistance localisée aux fluides, les chutes de pression et la durée de vie en fatigue structurelle doivent être calculées avec précision via une simulation numérique et une optimisation technique.

Défis fondamentaux de la dynamique des fluides et solutions d’ingénierie

Lors de l'optimisation de la conception de Raccords de tuyauterie de forme irrégulière , les ingénieurs doivent systématiquement surmonter trois obstacles techniques fondamentaux :

1. Contrôle de la résistance des fluides et des chutes de pression localisées

Lorsque le fluide traverse des coudes irréguliers ou des changements de section brusques, la direction et l'amplitude de sa vitesse d'écoulement changent radicalement en raison de l'inertie. Cela génère facilement de graves turbulences et des courants de Foucault à l’intérieur de la cavité du tuyau. Les tourbillons consomment de l’énergie cinétique des fluides, ce qui entraîne des chutes de pression localisées élevées et une consommation électrique accrue des équipements. * Solution : Déployer des simulations de dynamique des fluides computationnelles (CFD) pour appliquer des transitions de rayon simplifiées (optimisation de l'angle R) aux canaux internes de Raccords de tuyauterie de forme irrégulière , en évitant les impacts perpendiculaires ou les transitions brusques en forme de marche.

2. Gérer la concentration du stress et la fatigue

Lorsqu'un système de tuyauterie subit une mise sous pression ou est confronté à des chocs de pression soudains, les profils asymétriques provoquent des charges de contrainte inégales. Les discontinuités géométriques créent des facteurs de concentration de contraintes élevés aux angles abrupts, entraînant des risques de fatigue sous charges cycliques. * Solution : utilisez l'analyse par éléments finis (FEA) pour vérifier la résistance des profils irréguliers, en introduisant un renforcement d'épaisseur localisé dans les zones à forte contrainte ou en ajustant les courbures de transition pour disperser les contraintes.

3. Sécuriser la fiabilité des connexions pour les interfaces complexes

Parce que Raccords de tuyauterie de forme irrégulière présentent des chemins tridimensionnels distincts, les connexions standard de type unique ne parviennent parfois pas à équilibrer la commodité d'installation avec une étanchéité robuste. En fonction des pressions de fonctionnement et des qualités des fluides, les ingénieurs doivent configurer soigneusement les connexions à brides, soudées bout à bout, à emboîtement ou filetées.

Comparaison des paramètres de performances des fluides dans les conceptions structurelles

Illustrer l'impact de l'optimisation des canaux sur les paramètres de fonctionnement pratiques de Raccords de tuyauterie de forme irrégulière , le tableau ci-dessous compare une conception irrégulière abrupte non optimisée avec une conception irrégulière simplifiée optimisée via CFD/FEA :

Le fondement de la fabrication derrière une vérification technique rigoureuse

La traduction de modèles complexes de dynamique des fluides en matériel physiquement fiable nécessite des tolérances de fabrication exceptionnelles et des contrôles de qualité stricts. Dans cette boucle d'exécution technique, Valve Cie., Ltd de Ningbo Yunhua. offre un support fiable pour les composants irréguliers complexes grâce à sa configuration de fabrication de précision robuste.

En tant qu'entreprise innovante spécialisée dans les vannes de gaz et de fluides, les vannes d'alimentation en eau et les accessoires matériels, Valve Cie., Ltd de Ningbo Yunhua. exploite un specialized, fully automated precision processing site encompassing 20 000 mètres carréss . Face à des exigences strictes de précision pour Raccords de tuyauterie de forme irrégulière , la société utilise ses machines-outils CNC nationales et internationales avancées pour reproduire avec précision des surfaces complexes au niveau du micron, des filetages variables et des cavités internes rationalisées dérivées de modèles FEA et CFD sur des produits physiques.

En outre, les chaînes d'assemblage automatisées et les ateliers d'inspection complets mis en place par Valve Cie., Ltd de Ningbo Yunhua. effectuez des tests rigoureux de pression d'eau, d'étanchéité aux gaz et de résistance aux impulsions sur chaque lot de raccords irréguliers. Cela garantit que même lorsqu’ils sont confrontés à des défis complexes en matière de dynamique des fluides, les produits satisfont systématiquement aux critères de qualité technique. Une capacité de production annuelle de 2 millions d'ensembles de vannes et 10 millions d'ensembles des accessoires matériels souligne sa maîtrise des processus et son assurance de contrôle qualité à grande échelle.

Pour aider les utilisateurs à mieux comprendre la sélection, l'installation et la maintenance à long terme de Raccords de tuyauterie de forme irrégulière , cette section fournit des explications techniques approfondies et des réponses professionnelles aux questions courantes et aux problèmes techniques rencontrés dans les applications pratiques.

Q1 : Pourquoi certains raccords irréguliers développent-ils un amincissement localisé des parois ou même des fuites de trous d'épingle dans les coins abrupts après un fonctionnement prolongé avec de l'eau ou du gaz ?

* Explication : Ce phénomène est connu en mécanique des fluides sous le nom érosion-corrosion or cavitation . Lorsque le fluide s'écoule à grande vitesse à travers un Raccords de tuyauterie de forme irrégulière , des changements brusques dans les sections géométriques provoquent un impact direct du fluide sur la paroi du tuyau. Si le milieu contient des particules microsolides, ou si des vitesses locales élevées génèrent des bulles de vapeur dues à une basse pression localisée, l'effondrement de ces bulles libère des micro-jets qui martelent à plusieurs reprises la paroi du tuyau. Au fil du temps, ces contraintes inégales et cette érosion détruisent la couche métallique protectrice, entraînant finalement un amincissement localisé. * Comparaison de conception préventive :

Q2 : Quelles sont les différences fondamentales sous pression entre les raccords de tuyauterie de forme irrégulière en plastique (par exemple, PVDF) et en métal (par exemple, laiton/acier inoxydable) ?

* Explication : Les métaux et les plastiques ont des structures cristallines différentes, conduisant à des comportements mécaniques distincts sous charge au sein de cadres irréguliers complexes. Les métaux sont des structures cristallines rigides qui présentent une relation linéaire entre la déformation et la pression au sein de leur limite d'élasticité. En revanche, les plastiques techniques affichent propriétés de fluage , ce qui signifie que sous une pression continue élevée et des températures élevées, les raccords irréguliers en plastique peuvent subir une déformation microplastique permanente au fil du temps, même si la charge reste inférieure au seuil d'éclatement ultime. * Paramètres de résistance à la pression (pour géométries irrégulières équivalentes) :
