Quelles sont les principales catégories de raccords de tuyauterie utilisés dans les systèmes de tuyauterie industrielle ?

Les raccords de tuyauterie utilisés dans les systèmes de tuyauterie industrielle peuvent être regroupés en cinq catégories fonctionnelles principales : raccords directionnels (coudes et courbures), raccords de dérivation (tés, croix et latéraux), raccords de transition (réducteurs et adaptateurs), raccords de terminaison (bouchons et bouchons), et raccords de connexion (accouplements, unions et brides). Chaque catégorie remplit un objectif mécanique distinct au sein d'un réseau de canalisations : les raccords directionnels modifient le chemin d'écoulement, les raccords de dérivation divisent ou combinent le débit, les raccords de transition ajustent le diamètre du tuyau, les raccords de terminaison scellent les extrémités ouvertes et les raccords de raccordement relient les sections de tuyau ensemble - soit de manière permanente, soit avec la possibilité d'un démontage ultérieur. Les raccords de tuyauterie en métal, en particulier les raccords de tuyauterie en acier inoxydable, dominent les applications industrielles car ils combinent résistance mécanique et résistance à la corrosion sur une large gamme de pressions, de températures et d'expositions chimiques.

Comprendre ces cinq catégories – et quel type de raccord spécifique dans chacune convient à une application donnée – constitue la base d'un système de tuyauterie qui fonctionne de manière fiable depuis l'installation jusqu'à des décennies de service.

Raccords directionnels : changer le chemin du flux

Les raccords directionnels redirigent le flux de fluide ou de gaz autour des obstacles, des coins ou des équipements. Le type le plus courant est le coude, disponible dans des configurations à 45 degrés et à 90 degrés, qui permet à un tuyau de changer de direction sans les fortes turbulences qu'un joint à onglet créerait. Les coudes sont divisés en modèles à long rayon et à court rayon : les coudes à long rayon ont un rayon de courbure d'environ 1,5 fois le diamètre du tuyau, produisant une courbe plus douce qui réduit la chute de pression, tandis que les coudes à court rayon ont un rayon de courbure égal au diamètre du tuyau, ce qui les rend plus compacts mais légèrement plus restrictifs à l'écoulement.

Courbes contre coudes

Alors que les coudes sont généralement des composants préfabriqués plus courts, les coudes de tuyaux sont formés à partir d’une longueur continue de tuyau à l’aide d’une machine à cintrer. Les coudes offrent généralement un chemin d'écoulement interne plus fluide avec moins de turbulences que les coudes, ce qui en fait un choix courant dans les systèmes à haut débit tels que la tuyauterie des centrales électriques ou les grandes conduites de transport d'eau. Dans les systèmes de plus petit diamètre, en particulier ceux construits avec des raccords pour tubes en acier inoxydable, les coudes compacts restent l'option la plus pratique et la plus rentable en raison d'une fabrication et d'une installation plus faciles.

Raccords de dérivation : division et combinaison des chemins d'écoulement

Les raccords de dérivation permettent de diviser un seul tronçon de tuyau en plusieurs chemins ou de combiner plusieurs chemins en un seul. Le raccord de dérivation le plus utilisé est le té, qui crée une dérivation à 90 degrés d’une ligne principale. Les tés sont disponibles en deux configurations : les tés égaux (ou droits), où les trois ouvertures partagent le même diamètre, et les tés réducteurs, où l'ouverture de dérivation est plus petite que le tronçon principal. Les croix étendent encore ce concept en ajoutant une quatrième ouverture, permettant au flux de se diviser simultanément dans deux directions – bien que les croix soient structurellement moins robustes que les tés et soient généralement évitées dans les applications à haute pression en raison de la concentration de contraintes supplémentaire au point de jonction.

Le choix d'un té latéral plutôt qu'un té standard peut réduire considérablement la perte de charge sur les longs parcours de tuyauterie. , en particulier dans les systèmes déplaçant de grands volumes de liquide à des vitesses modérées.

Raccords de transition : réglage du diamètre du tuyau

Les raccords de transition, le plus souvent des réducteurs, permettent à un système de tuyauterie de changer de diamètre sur toute sa longueur, par exemple en passant d'une conduite principale de 6 pouces à une dérivation de 4 pouces alimentant un équipement. Les réducteurs se présentent sous deux formes : les réducteurs concentriques, qui se rétrécissent symétriquement autour d'une ligne centrale commune, et les réducteurs excentriques, qui maintiennent un bord plat tout en effilant l'autre.

Au-delà des réducteurs, les adaptateurs remplissent un objectif connexe mais distinct : la conversion entre différentes normes de raccords ou types de filetage, comme la transition d'une connexion filetée à une extrémité à souder. Les adaptateurs sont particulièrement utiles lors de l'intégration d'équipements fabriqués selon différentes normes régionales dans un seul système de tuyauterie.

Raccords de terminaison : scellement des extrémités d'un système

Les raccords de terminaison ferment les extrémités ouvertes des tuyaux, soit de manière permanente, soit de manière à permettre un accès futur. Les capuchons sont généralement soudés ou filetés à l'extrémité d'un tronçon de canalisation et sont utilisés lorsqu'aucune extension supplémentaire de la ligne n'est prévue. Les bouchons ont un objectif similaire, mais sont insérés dans l'extrémité femelle d'un raccord plutôt que installés sur l'extérieur d'un tuyau, ce qui les rend courants au niveau des ouvertures de dérivation inutilisées sur les tés ou les croix.

Brides aveugles pour une terminaison utilisable

Dans les systèmes de plus grand diamètre, les brides aveugles sont le raccord de terminaison préféré car elles se boulonnent sur une bride d'accouplement et peuvent être retirées ultérieurement si la ligne doit être prolongée ou accessible pour le nettoyage. Cela fait des brides aveugles un choix pratique dans la tuyauterie de procédé où des modifications futures sont probables, même si elles coûtent plus cher qu'un simple capuchon soudé.

Raccords de connexion : assemblage de sections de tuyaux ensemble

Les raccords de connexion relient deux longueurs de tuyau en ligne droite sans changer de direction, de diamètre ou de chemin d'écoulement. Les trois principaux types sont les accouplements, les raccords-unions et les brides, chacun offrant un équilibre différent entre permanence et facilité d'entretien.

• Les accouplements créent un joint fixe, généralement inutilisable, souvent soudé ou fileté, utilisé là où la connexion ne devrait pas être démontée
• Les raccords-unions permettent d'ouvrir et de reconnecter un joint à l'aide d'outils manuels, sans couper le tuyau, ce qui les rend idéaux pour les équipements nécessitant un retrait périodique.
• Les brides boulonnent deux extrémités de tuyau ensemble avec un joint entre les deux, offrant le plus haut degré de facilité d'entretien pour les connexions de grand diamètre ou haute pression.

Les demi-raccords, qui ont une extrémité filetée ou soudée et une extrémité solide, sont également courants pour créer des branchements directement sur la paroi d'un tuyau sans la pénalité de résistance liée au perçage et au filetage du tuyau lui-même.

Sélection des matériaux : pourquoi les raccords de tuyauterie métalliques dominent les applications industrielles

Alors que les raccords en plastique et en composite servent certaines niches à basse pression ou aux produits chimiques corrosifs, raccords de tuyauterie en métal restent la norme dans la plupart des systèmes de tuyauterie industrielle en raison de leur combinaison de résistance mécanique, de tolérance à la température et de longue durée de vie. Les raccords en acier au carbone sont courants dans les applications utilitaires générales et structurelles où la rentabilité compte plus que la résistance à la corrosion. Les raccords en acier inoxydable, en revanche, sont spécifiés partout où la résistance à la corrosion, l'hygiène ou les performances à haute température sont requises – parmi eux, dans l'industrie agroalimentaire, la fabrication pharmaceutique, les usines chimiques et les environnements marins.

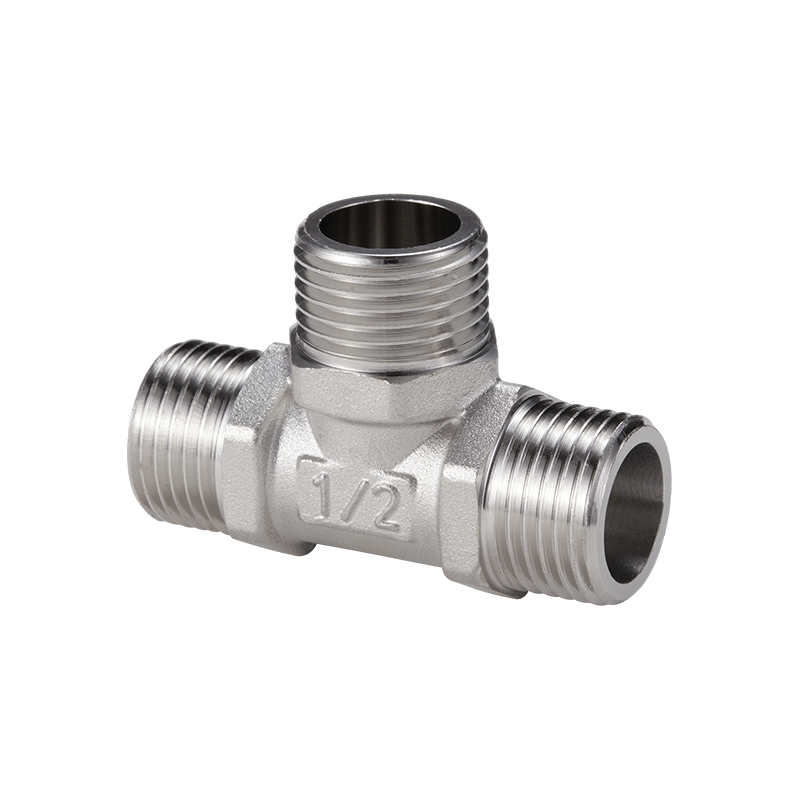

raccords de tuyauterie en métal

Où s'intègrent les raccords de tubes en acier inoxydable

Les raccords pour tubes en acier inoxydable sont généralement utilisés sur des tubes de plus petit diamètre (lignes d'instrumentation, boucles d'échantillonnage et systèmes de contrôle pneumatique) où la précision, la propreté et la résistance à la corrosion sont essentielles. Contrairement aux raccords de tuyauterie standard, les raccords de tubes reposent souvent sur des connexions à compression ou de type évasé plutôt que sur des filetages ou des soudures, permettant un montage et un démontage rapides sans outils spécialisés.

Faire correspondre les catégories de raccords aux exigences du système

Spécifier la bonne combinaison de catégories de raccords commence par cartographier les exigences physiques du tronçon de tuyauterie : où les changements de direction sont nécessaires, où les branches doivent se séparer, où les diamètres de transition, où la ligne se termine et où les sections doivent être jointes. Une ligne de traitement industriel typique peut utiliser des coudes à long rayon pour minimiser les chutes de pression autour de l'équipement, des tés réduits pour alimenter des embranchements plus petits, des réducteurs excentriques pour empêcher le liquide piégé aux points d'aspiration de la pompe et des raccords à brides sur chaque pièce d'équipement rotatif pour l'accès de maintenance.

1. Cartographier le trajet complet du flux, en notant chaque changement de direction, branchement et transition de diamètre
2. Identifier les points nécessitant un démontage futur pour la maintenance, la filtration ou les échanges d'équipements
3. Sélectionnez les matériaux de raccord en fonction de la pression, de la température et de l'exposition chimique à chaque point.
4. Confirmer que les normes de raccord (telles que ASME B16.9 pour les raccords à souder bout à bout) correspondent aux spécifications de tuyauterie
5. Vérifiez que les types de connexion aux interfaces de l'équipement permettent un espace suffisant pour l'accès au service.

Considérations communes en matière de dimensionnement et de normes

Les raccords de tuyauterie industriels sont fabriqués selon des spécifications dimensionnelles et de pression standardisées pour garantir la compatibilité entre les fabricants et faciliter la conception du système. En Amérique du Nord, l'ASME B16.9 régit les raccords à souder bout à bout forgés fabriqués en usine, tandis que l'ASME B16.11 couvre les raccords à souder par emboîtement et les raccords forgés filetés. Au niveau international, des normes telles que la norme EN 10253 jouent un rôle similaire sur les marchés européens.
