Robinet à tournant sphérique verrouillable en laiton Fabricants

Dans les systèmes de contrôle des fluides industriels et de plomberie commerciale, il est essentiel de garantir qu'une vanne reste dans sa position prévue (complètement ouverte ou complètement fermée) pour garantir le respect des normes de sécurité et la prévention des accidents. Alors que les robinets à tournant sphérique en laiton standard offrent une fonctionnalité d'arrêt fiable, leurs poignées de commande librement rotatives présentent un risque de fonctionnement non autorisé ou de mouvement accidentel dû aux vibrations. Le robinet à bille verrouillable en laiton intègre une fonction de verrouillage physique conçue, élevant le contrôle opérationnel à un nouveau niveau de sécurité.

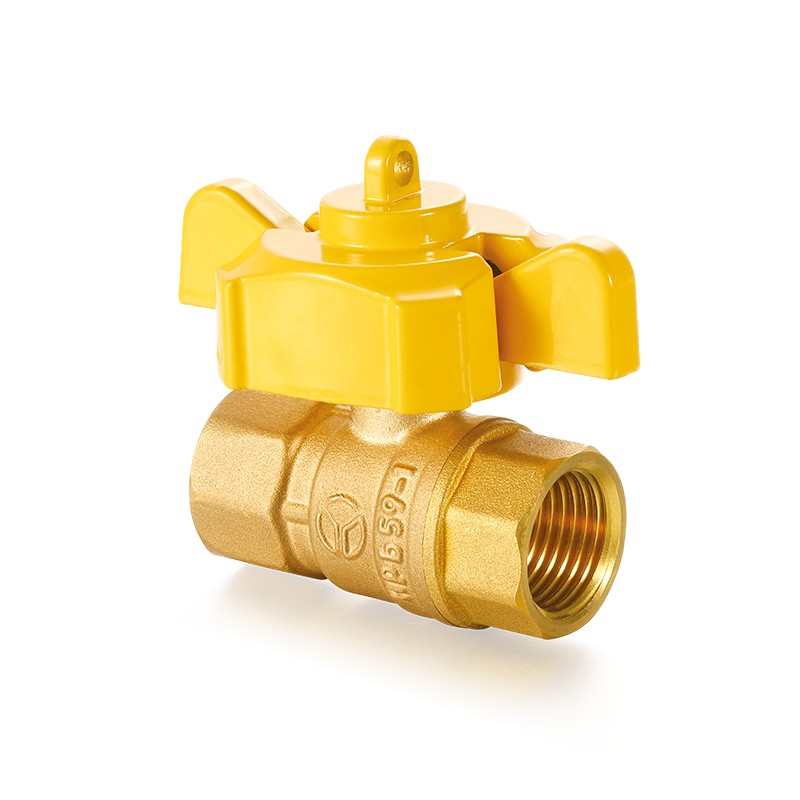

La caractéristique déterminante de cette valve réside dans sa structure modifiée de poignée et de tige. Contrairement à une poignée standard à rotation libre, le robinet à tournant sphérique verrouillable en laiton intègre un moraillon ou une languette de cadenas dans la base de la poignée ou dans la poignée elle-même. Ce moraillon comporte un ou plusieurs trous de verrouillage. Lorsque la vanne est précisément positionnée en position complètement « fermée » (poignée perpendiculaire au tuyau, 0°) ou complètement « ouverte » (poignée parallèle au tuyau, 90°), le trou de verrouillage de la poignée s’aligne parfaitement avec un trou correspondant sur le corps de la vanne. Un opérateur peut insérer un cadenas standard dans ces deux trous alignés et le verrouiller, empêchant physiquement la poignée de bouger. Cette conception est connue sous le nom de capacité de « verrouillage/étiquetage » (LOTO), un élément clé des procédures d'isolation énergétique reconnues à l'échelle internationale.

Du point de vue de l'ingénierie des matériaux, le corps de la vanne est généralement fabriqué à partir de laiton forgé de haute qualité, généralement de qualité telle que CW617N ou CW614N. Ces matériaux sont réputés pour leur excellente résistance à la corrosion, leur bonne usinabilité et leur résistance mécanique suffisante. Pour améliorer davantage la durabilité et l'esthétique, la surface du corps de vanne est souvent nickelé . Ce revêtement en alliage nickel-phosphore empêche efficacement le laiton de s'oxyder ou de se décolorer (communément appelé « ternissement ») dans des environnements humides ou corrosifs.

De plus, la conception de la tige anti-éclatement est une autre caractéristique de sécurité essentielle des vannes à boisseau sphérique verrouillables modernes. Cette conception garantit que même sous une pression élevée de fluide ou de gaz, la tige ne peut pas être expulsée du corps de la vanne pendant le fonctionnement, évitant ainsi une fuite potentielle ou même un accident catastrophique d'éjection de la tige. Le joint de tige utilise généralement une garniture de presse-étoupe réglable en PTFE (polytétrafluoroéthylène). Ce matériau offre un coefficient de frottement extrêmement faible et une excellente inertie chimique, garantissant un couple de fonctionnement fluide et offrant des performances d'étanchéité stables et à long terme.

Pour illustrer visuellement les spécifications techniques des différents types de robinets à boisseau sphérique verrouillables en laiton, un tableau comparatif est fourni ci-dessous :

Données compilées à partir des normes de l’industrie.

Il est à noter que Valve Cie., Ltd de Ningbo Yunhua. a accumulé une expertise technique approfondie dans le domaine de la fabrication de vannes. En tant qu'entreprise axée sur la sécurité et l'innovation des systèmes de pipelines, Yunhua Valve comprend parfaitement l'importance cruciale des conceptions verrouillables pour protéger la sécurité des opérateurs et l'intégrité des équipements. Au cours du processus de R&D, notre équipe technique a donné la priorité à l'optimisation de la précision de positionnement et à la fiabilité opérationnelle à long terme du mécanisme de verrouillage, en garantissant que les trous sur la poignée et le corps restent précisément alignés après des cycles de verrouillage/déverrouillage répétés, fournissant ainsi une base solide pour les procédures de sécurité LOTO.

Robinets à tournant sphérique en laiton verrouillables ne sont pas nécessaires dans tous les systèmes de pipelines. Cependant, ce sont des dispositifs de sécurité obligatoires dans les environnements où un fonctionnement incorrect des vannes pourrait entraîner des blessures graves, des dommages matériels importants ou des violations des règles de sécurité sur le lieu de travail. L’objectif principal de leur application est de renforcer physiquement l’isolation énergétique et d’éliminer le risque d’erreur humaine.

Le Procédure de verrouillage/étiquetage (LOTO) est le scénario d’application le plus fondamental et le plus important en matière de sécurité industrielle. Dans les usines de fabrication, les usines chimiques, les installations pharmaceutiques et les sites de production d'énergie, les équipements doivent être isolés de toutes les sources d'énergie potentiellement dangereuses (y compris l'air comprimé, les liquides à haute pression, l'électricité, l'énergie chimique, etc.) avant l'entretien, la réparation ou le nettoyage. Le robinet à tournant sphérique en laiton verrouillable sert de « point d’isolation énergétique » critique. Selon des normes comme OSHA 1910.147 (États-Unis), le personnel de maintenance doit attacher son cadenas de sécurité personnel et son étiquette au dispositif d'isolation énergétique (cette vanne) pour empêcher d'autres personnes de remettre accidentellement l'équipement sous tension pendant qu'ils travaillent. La raison pour laquelle les robinets à tournant sphérique verrouillables en laiton sont privilégiés dans ces applications est qu'ils offrent des performances mécaniques robustes associées à une excellente résistance à la corrosion, capables de gérer les fluides complexes trouvés dans les usines, tels que les huiles hydrauliques, les liquides de refroidissement et divers gaz de procédé.

Dans le domaine de équipements publics et bâtiments commerciaux , les robinets à bille verrouillables en laiton jouent un rôle tout aussi irremplaçable. Prenons l’exemple d’un hôtel avec des centaines de chambres, d’une école, d’un hôpital ou d’un grand complexe d’appartements densément peuplé. Si les conduites de gaz naturel, les conduites d’eau d’incendie ou les colonnes montantes principales d’alimentation en eau de ces bâtiments pouvaient être exploitées librement par du personnel non autorisé, les conséquences seraient désastreuses. Le personnel de maintenance peut utiliser des robinets à tournant sphérique verrouillables pour fermer et verrouiller complètement l'alimentation en eau ou en gaz d'une section isolée lors de réparations d'urgence ou d'entretien de routine, la clé étant conservée par une personne désignée. Cette méthode empêche non seulement efficacement vandalisme ou altération malveillante mais évite également les fuites ou les interruptions de service causées par des enfants curieux ou d'autres personnes non autorisées manipulant accidentellement les vannes, améliorant ainsi considérablement la sécurité et l'efficacité de la gestion des installations publiques.

Le agricultural irrigation and marine engineering sectors are also significant application areas for these valves. On large farms, irrigation systems are widely distributed and often located in unattended fields. Incidents of unauthorized water theft or malicious valve closure are common. Lockable brass ball valves installed at key nodes effectively solve this problem. Farmers can set the valve status according to their irrigation plan, lock it, and ensure the system operates correctly. In marine engineering or coastal facilities, equipment is constantly exposed to harsh environments with high salt spray and high humidity, demanding extremely high material corrosion resistance. In response, advanced manufacturers produce ball valves using Laiton résistant à la dézincification (DZR) . Cet alliage spécial de laiton optimise la composition pour inhiber efficacement la corrosion préférentielle et la lixiviation du zinc (dézincification) qui peuvent se produire dans des qualités d'eau spécifiques (en particulier celles à forte teneur en ions chlorure). Cela évite les fuites, voire l'éclatement, provoqués par une défaillance structurelle interne du corps de la vanne, garantissant ainsi un service fiable à long terme sur les navires, dans les usines de dessalement ou dans les parcs chimiques côtiers.

Valve Cie., Ltd de Ningbo Yunhua. comprend profondément les besoins différenciés en matière de soupapes de sécurité dans diverses industries. Notre série de robinets à tournant sphérique verrouillables en laiton est non seulement conçue et testée strictement selon les normes de sécurité LOTO, mais offre également diverses options de matériaux pour les conditions de travail difficiles, notamment le laiton standard CW617N et le laiton DZR, plus exigeant. Nos produits ont été utilisés avec succès dans des projets de pipeline pour plusieurs grands parcs industriels et complexes commerciaux en Chine, gagnant la confiance des clients grâce à des performances stables et fiables.

Pour réaliser pleinement la durée de vie prévue et les performances de sécurité d'un robinet à tournant sphérique verrouillable en laiton de haute qualité, des procédures d'installation appropriées et des contrôles d'entretien périodiques sont essentiels. Même la meilleure vanne souffrira de performances et de sécurité compromises si elle est mal installée ou si elle manque d’entretien nécessaire.

Points clés pour le dimensionnement et l'installation :
Avant l’installation, vous devez confirmer que la pression-température nominale de la vanne correspond aux conditions de fonctionnement réelles du système de canalisation. Vérifiez les marquages ​​sur le corps de la vanne, y compris l'alésage nominal, la pression nominale (par exemple PN40) et la désignation du matériau. Faites attention à la flèche de direction d'écoulement sur le corps (particulièrement importante pour les conceptions d'étanchéité unidirectionnelles). Bien que la plupart des robinets à tournant sphérique soient bidirectionnels, suivre le sens d’écoulement recommandé par le fabricant est toujours une pratique plus fiable. Pour robinets à bille filetés en laiton, l'utilisation de deux clés est cruciale pour éviter d'endommager la valve . Plus précisément, utilisez une clé pour maintenir le corps de la vanne stable et utilisez une autre clé pour serrer le raccord du raccord de tuyau. Cela empêche le couple d'être transmis directement à la connexion corps-chapeau, évitant ainsi la déformation du corps, les fuites ou même les fissures causées par une contrainte inégale. Appliquez une quantité appropriée de ruban PTFE ou de produit d'étanchéité pour filetage sur les filetages mâles du tuyau, mais assurez-vous qu'aucun matériau d'étanchéité ne pénètre dans l'alésage du tuyau ou dans le chemin d'écoulement de la vanne. Le ruban d'étanchéité résiduel pourrait s'incruster dans les sièges de vanne en PTFE, endommageant la surface d'étanchéité et empêchant la vanne de se fermer complètement une fois fermée. Après l'installation, avant de mettre complètement en service la vanne, effectuez un test de pression pour vous assurer qu'il n'y a aucune fuite aux points de connexion.

Pratiques de maintenance et de dépannage :
Les vannes à boisseau sphérique verrouillables en laiton destinées aux fluides de service propres (tels que l'eau du robinet, l'air comprimé propre, le gaz naturel) ne nécessitent pratiquement aucun entretien. Cependant, après une utilisation à long terme, certains problèmes courants peuvent survenir. Par exemple, si le fonctionnement de la poignée devient inhabituellement rigide ou coincé, il ne s’agit généralement pas d’un simple problème de « manque de lubrification ». Cela pourrait être dû à gonflement du PTFE du matériau du siège ou des particules de débris coincées entre la bille et le siège. À ce stade, n'utilisez jamais de barre de triche (par exemple, un tronçon de tuyau) pour forcer la rotation de la poignée. . Cette pratique peut non seulement endommager le mécanisme de verrouillage mais également déformer la tige ou déchirer le siège en PTFE. La procédure correcte consiste à dépressuriser le système, puis à démonter la vanne pour inspection et nettoyage. Pour le nettoyage, des solvants comme l'essence peuvent être utilisés sur les pièces métalliques, mais pour les composants non métalliques comme les sièges en PTFE et les joints toriques, utilisez de l'eau purifiée ou de l'alcool et évitez un trempage prolongé. Si la vanne reste difficile à utiliser après le nettoyage, elle doit être remplacée.

Pour les vannes utilisées dans les programmes de sécurité LOTO critiques, l'établissement d'un un programme régulier de tests fonctionnels est fortement recommandé . Par exemple, effectuez un test de « fuite du siège » tous les trimestres ou semestriels. Les étapes spécifiques sont les suivantes : s'assurer que la tuyauterie en aval est dépressurisée et n'a aucune demande de pression, fermer complètement la vanne et la verrouiller avec un cadenas personnel, puis ouvrir une vanne de ventilation en aval ou observer le manomètre connecté. Si vous constatez un débit de fluide continu ou si la lecture du manomètre augmente lentement, le joint du siège est défectueux et la vanne doit être remplacée immédiatement pour restaurer sa fonction de point d'isolation fiable.

Valve Cie., Ltd de Ningbo Yunhua. s'engage non seulement à fournir des produits de robinets à bille verrouillables en laiton de haute qualité, mais également à offrir à nos clients une assistance technique tout au long du cycle de vie. Nos produits sont forgés à partir de laiton CW617N de haute qualité et les sièges sont en PTFE pur ou en PTFE renforcé de fibre de verre, garantissant un faible couple et d'excellentes performances d'étanchéité lors d'une utilisation à long terme. Pendant la production, nous mettons strictement en œuvre le système de gestion de la qualité ISO9001. Chaque vanne est soumise à des tests d'étanchéité à 100 % avant de quitter l'usine, garantissant ainsi que les produits livrés aux clients sont fiables et sûrs. Dans le même temps, notre équipe technique peut vous fournir des conseils de sélection professionnels et des conseils d'installation/maintenance en fonction de vos conditions de fonctionnement spécifiques, vous aidant ainsi à maximiser la durée de vie de la vanne et à minimiser les coûts d'exploitation à long terme.

Foire aux questions (FAQ)

Q1 : Quelle est la principale différence entre un robinet à tournant sphérique en laiton verrouillable et un robinet à tournant sphérique en laiton standard ?
R : Le core difference lies in the handle design. The handle and/or body of a lockable ball valve integrates a hasp with holes, allowing the operator to use a standard padlock to physically lock the valve in the fully open or fully closed position to prevent unauthorized or accidental operation. A standard ball valve lacks this feature.

Q2 : Comment puis-je m'assurer que la vanne que j'achète répond aux normes de sécurité industrielle ?
R : Assurez-vous que le fabricant fournit des paramètres de performances clairs, notamment la pression de service maximale, la plage de température applicable et les certificats de matériaux. Pour les vannes utilisées dans les procédures LOTO, vérifiez que le mécanisme de verrouillage est fiable et que la poignée et les trous de verrouillage s'alignent précisément dans les positions ouverte et fermée. Valve Cie., Ltd de Ningbo Yunhua. fabrique des produits selon les normes internationales et fournit des fiches techniques détaillées, répondant aux exigences d’audits de sécurité rigoureux.

Q3 : Ce type de vanne convient-il aux gazoducs ?
R : Oui, les robinets à tournant sphérique verrouillables en laiton correctement certifiés conviennent parfaitement aux conduites de gaz naturel ou de GPL. Le laiton offre une excellente résistance à la corrosion des gaz et la fonction de verrouillage empêche tout fonctionnement accidentel ou malveillant. Assurez-vous que la vanne que vous sélectionnez est explicitement marquée pour le service de gaz et que sa pression nominale répond aux exigences du système de gaz.

Q4 : La poignée de la vanne est devenue très rigide à utiliser. Puis-je ajouter du lubrifiant ou utiliser un manche plus long ?
R : Ceci est fortement déconseillé. La rigidité résulte généralement de l'usure, du gonflement du siège interne en PTFE ou de débris emprisonnés. L'ajout de lubrifiant peut ne pas résoudre le problème et pourrait contaminer le support. L'utilisation d'une barre de triche (par exemple, un tuyau en acier) peut facilement endommager la tige, le mécanisme de verrouillage ou les sièges, provoquant une défaillance ou une fuite de la vanne. L'approche correcte consiste à dépressuriser le système, puis à démonter la vanne pour inspection/nettoyage, ou à la remplacer entièrement.

Q5 : Valve Cie., Ltd de Ningbo Yunhua. fournit-elle une garantie et une assistance technique pour ses produits ?
R : Oui. En tant que fabricant professionnel de vannes, Valve Cie., Ltd de Ningbo Yunhua. offre une garantie de qualité sur tous les produits expédiés. Nous fournissons non seulement des produits de vannes standardisés, mais disposons également d'une équipe technique professionnelle capable d'offrir des services d'assistance complets, y compris des conseils en matière de sélection, des conseils d'installation et une analyse des défaillances, garantissant que votre système de contrôle des fluides fonctionne de manière sûre et efficace.
