Comment choisir entre des raccords de tuyauterie filetés, soudés et à brides ?

Le bon choix entre des raccords de tuyauterie filetés, soudés et à brides se résume à trois facteurs pratiques : la pression du système, la fréquence à laquelle le joint doit être ouvert pour l'entretien et le diamètre du tuyau. Les raccords filetés fonctionnent mieux pour les tuyaux plus petits (généralement moins de 2 pouces) dans les systèmes à pression faible à modérée où un démontage occasionnel est nécessaire. Les raccords soudés sont la solution idéale pour les systèmes haute pression et haute température qui nécessitent rarement un démontage. , car ils créent un joint permanent et résistant aux fuites. Les raccords à bride sont idéaux pour les connexions de tuyauterie et d'équipement de grand diamètre qui nécessitent une inspection ou un retrait périodique , tels que les corps de pompe, les vannes et les réservoirs. Dans de nombreux projets réels de tuyauterie en acier inoxydable, les trois méthodes apparaissent ensemble : raccords filetés en acier inoxydable sur les lignes d'instruments, joints soudés sur les principales conduites sous pression et connexions à brides aux interfaces des équipements.

Comprendre quand chaque méthode offre le meilleur équilibre entre coût, résistance et facilité d'entretien est la clé pour spécifier un système qui fonctionne de manière fiable pendant toute sa durée de vie.

Comprendre les trois types de connexion

Avant de comparer les caractéristiques de performance, il est utile de comprendre comment chaque type de connexion est physiquement formé et ce que cela signifie pour le joint fini.

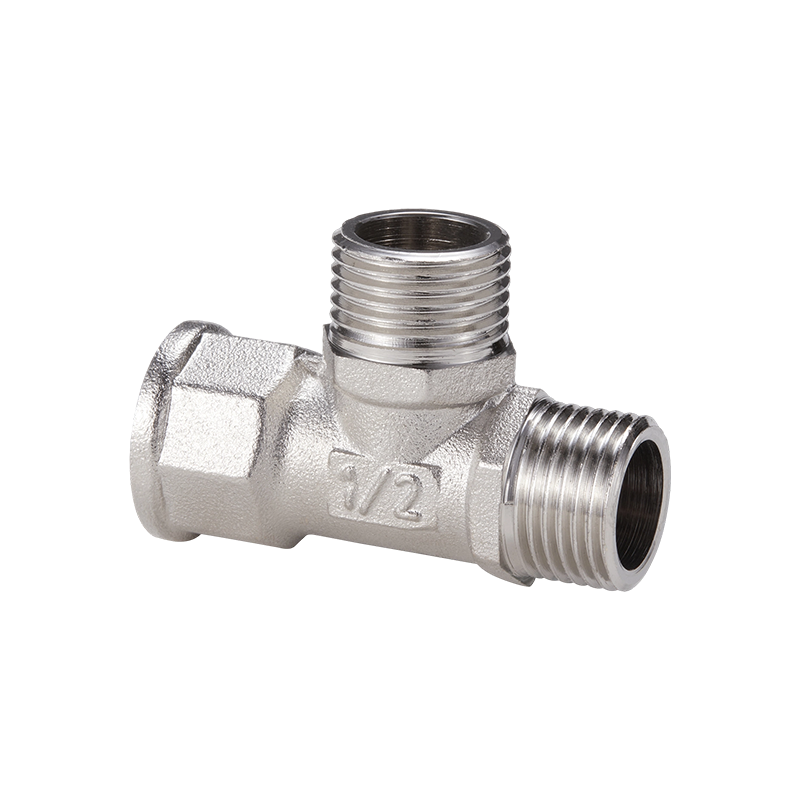

Raccords filetés

Les raccords filetés utilisent des filetages externes et internes usinés – le plus souvent aux normes NPT ou BSP – pour assembler des sections de tuyaux sans chaleur ni équipement de soudage spécialisé. Un coude en acier inoxydable avec des extrémités filetées peut être vissé directement sur une extrémité de tuyau à l'aide d'une clé et d'un produit d'étanchéité pour filetage ou d'un ruban adhésif. Cette méthode est rapide, nécessite un outillage minimal et permet de démonter le joint ultérieurement sans couper le tuyau. Cependant, les filetages créent une section transversale mécaniquement plus faible au point de connexion, et des serrages ou des vibrations répétés peuvent éventuellement provoquer une usure ou une fuite du filetage.

Raccords soudés

Les raccords soudés, y compris les types à soudure emboîtement et à soudure bout à bout, sont fusionnés directement sur le tuyau à l'aide de la chaleur, créant ainsi une liaison métallurgique continue. Cela produit la connexion la plus solide et la plus résistante aux fuites des trois méthodes, sans joint ni interface filetée susceptible de se dégrader avec le temps. Soudure bout à bout raccords de tuyauterie en acier inoxydable Alignez le raccord et le tuyau bout à bout pour obtenir un chemin d'écoulement interne fluide et à faible turbulence, ce qui est particulièrement utile dans les applications à haut débit ou avec des fluides abrasifs. Le compromis est que le soudage nécessite une main d’œuvre qualifiée, une inspection (souvent via des tests aux rayons X ou par ressuage sur les lignes critiques) et que le joint ne peut pas être séparé sans coupe.

raccords de tuyauterie en acier inoxydable

Raccords à bride

Les raccords à bride utilisent des plaques boulonnées et scellées fixées aux extrémités des tuyaux, qui sont ensuite assemblées. Cette conception permet d'ouvrir et de fermer la connexion à plusieurs reprises à l'aide d'outils standard, ce qui en fait la méthode privilégiée partout où l'équipement, les filtres ou les instruments en ligne doivent être retirés périodiquement pour être nettoyés ou remplacés. Les brides sont généralement fabriquées selon des normes telles que ASME B16.5, avec des classes de pression allant de la classe 150 à la classe 2 500 pour les applications extrêmes.

Comparaison des performances selon des critères clés

Chaque méthode de connexion fonctionne différemment selon les facteurs les plus importants dans la conception de la tuyauterie : capacité de pression, coût, vitesse d'installation et maintenabilité à long terme. Le tableau ci-dessous résume la comparaison des raccords de tuyauterie en acier inoxydable filetés, soudés et à brides selon ces critères.

Comme le montre le tableau, aucune méthode ne gagne à elle seule dans toutes les catégories. Un concepteur de système travaillant avec raccords en acier inoxydable mélange souvent délibérément les types de connexions : joints filetés pour les prises d'instruments et les petites lignes secondaires, joints soudés pour l'enveloppe de pression primaire et raccords à brides à chaque point où l'accès à l'équipement est requis.

Quand les raccords filetés sont le bon choix

Les connexions filetées sont plus judicieuses dans les situations suivantes :

• Tuyauterie de petit diamètre (généralement 2 pouces ou moins) où l'équipement de soudage est peu pratique ou inutile
• Lignes d'instrumentation, connexions de jauge et points d'échantillonnage qui peuvent devoir être remplacés
• Réparations sur site ou installations temporaires où la vitesse compte plus que la résistance maximale des joints
• Conduites utilitaires basse pression telles que l'air comprimé, l'eau basse pression ou le drainage non critique
• Situations où le soudage sur site présente un risque d'incendie, comme à proximité de zones de stockage inflammables

Un filet coude en acier inoxydable ou le couplage est également un choix pratique pour les systèmes nécessitant beaucoup d'entretien, tels que les stations d'échantillonnage dans la transformation des aliments et des boissons, où les raccords sont régulièrement retirés pour être nettoyés ou remplacés.

Quand les raccords soudés sont le bon choix

Les connexions soudées sont généralement spécifiées lorsque les conditions suivantes s'appliquent :

1. Le système fonctionne à haute pression ou à haute température, comme dans les conduites de vapeur, l'eau d'alimentation de chaudière ou la tuyauterie de procédé au-dessus des valeurs nominales de classe 300.
2. La conduite transporte des produits dangereux, toxiques ou hautement corrosifs pour lesquels tout risque de fuite est inacceptable.
3. Le tracé de la tuyauterie est permanent et ne nécessitera probablement pas de démontage pendant toute la durée de vie de l'usine.
4. Un alésage interne lisse et sans crevasses est nécessaire pour réduire les turbulences, les chutes de pression ou l'accumulation de bactéries, qui sont courantes dans les systèmes d'eau pharmaceutique et de haute pureté.
5. Des vibrations ou des charges cycliques sont présentes, car les joints soudés résistent mieux à la fatigue que les raccords filetés.

Les raccords à souder bout à bout sont généralement préférés pour les tuyaux de plus grand diamètre et les parois plus épaisses, tandis que les raccords à souder par emboîtement sont courants sur les tuyaux plus petits (généralement 2 pouces et moins) où l'extrémité du tuyau s'insère dans une douille encastrée avant le soudage.

Quand les raccords à bride sont le bon choix

Les connexions à brides sont les mieux adaptées à ces scénarios :

• Raccordement des sections de tuyaux aux pompes, vannes, filtres, réservoirs ou autres équipements pouvant nécessiter un retrait pour l'entretien
• Tuyauterie de grand diamètre où le soudage sur site devient laborieux et coûteux
• Systèmes nécessitant des inspections fréquentes, tels que les conduites soumises à des tests de pression réglementaires
• Sections de tuyauterie modulaires ou préfabriquées qui sont assemblées et démontées pendant le transport ou l'installation
• Applications où des matériaux différents doivent être assemblés, car une bride permet à un joint isolant de séparer les métaux et de réduire le risque de corrosion galvanique

Les types de brides varient selon l'application : les brides à col soudé sont utilisées pour un service à haute pression et à fortes contraintes ; les brides à enfiler sont plus faciles à aligner et à souder mais ont une pression nominale inférieure ; et des brides aveugles sont utilisées pour sceller entièrement l'extrémité d'un tuyau. La sélection du bon revêtement de bride (par exemple une face surélevée ou une face plate) et du matériau du joint est tout aussi importante que la valeur nominale de la bride elle-même. , car un joint mal assorti est l'une des causes les plus courantes de fuite de bride sur le terrain.

Considérations financières pour les trois méthodes

Le coût initial des matériaux ne représente qu’une partie du coût total. Les raccords filetés ont généralement le coût de matériau par unité le plus bas et nécessitent un minimum de main d'œuvre, ce qui les rend économiques pour les installations à petite échelle ou à basse pression. Les raccords soudés entraînent un coût d'installation plus élevé en raison de la main-d'œuvre qualifiée, des consommables de soudage et des exigences d'inspection, mais ils réduisent les coûts de maintenance à long terme en minimisant les points de fuite. Les raccords à bride se situent au milieu en termes de coût des matériaux, mais ajoutent des dépenses en raison des boulons, des joints et de la main-d'œuvre nécessaire pour un alignement précis et un séquencement de couple pendant l'assemblage.

Pour les grands projets industriels, il est courant de calculer le coût par joint plutôt que le coût par raccord, en tenant compte des heures de travail, des exigences de test et de la fréquence de maintenance prévue pendant la durée de vie du système. Une ligne qui sera inspectée chaque année est souvent moins chère sur 10 ans avec des connexions à brides, même si le coût d'installation initial est plus élevé qu'une configuration entièrement filetée.

Erreurs courantes à éviter lors de la sélection des raccords

Plusieurs erreurs récurrentes apparaissent dans les spécifications de tuyauterie et les installations :

• Utilisation de raccords filetés sur des lignes d'équipement à fortes vibrations, où la charge cyclique desserre ou fissure progressivement le joint
• Spécification d'une classe de pression de bride incorrecte par rapport à la pression et à la température de fonctionnement réelles du système
• Soudage sans gaz de purge approprié sur des canalisations en acier inoxydable, ce qui peut provoquer une oxydation interne (sucre) qui affaiblit la résistance à la corrosion.
• Ignorer la dilatation thermique, qui peut stresser les joints soudés rigides dans les longs tronçons de tuyaux droits sans boucles de dilatation
• Mélange de matériaux de joint incompatibles avec le fluide de procédé, entraînant une défaillance prématurée du joint dans les joints à bride

Éviter ces erreurs revient généralement à adapter la méthode de connexion non seulement à la pression et à la taille, mais également à l'environnement d'exploitation dans son ensemble : les cycles de température, les vibrations, l'exposition aux produits chimiques et la fréquence d'inspection jouent tous un rôle.

Un cadre décisionnel pratique

Lors de l'évaluation d'une nouvelle section de tuyauterie, il est utile de répondre à une courte séquence de questions plutôt que de recourir par défaut à une méthode unique pour l'ensemble du système :

1. Quelles sont la pression et la température maximales de fonctionnement de la conduite ?
2. Ce joint devra-t-il un jour être ouvert pour l'entretien, le nettoyage ou le remplacement de l'équipement ?
3. Quel est le diamètre du tuyau et le soudage sur site est-il pratique à cette taille ?
4. La conduite est-elle exposée à des vibrations, à des cycles thermiques ou à des milieux corrosifs qui pourraient compromettre un joint fileté ou un joint d'étanchéité ?
5. Le budget du projet privilégie-t-il une réduction des coûts initiaux ou des coûts de maintenance à long terme ?

Les systèmes les plus fiables sont rarement construits avec une seule méthode de connexion ; ils utilisent ensemble des raccords filetés, soudés et à brides, chacun étant placé là où ses forces spécifiques comptent le plus.
