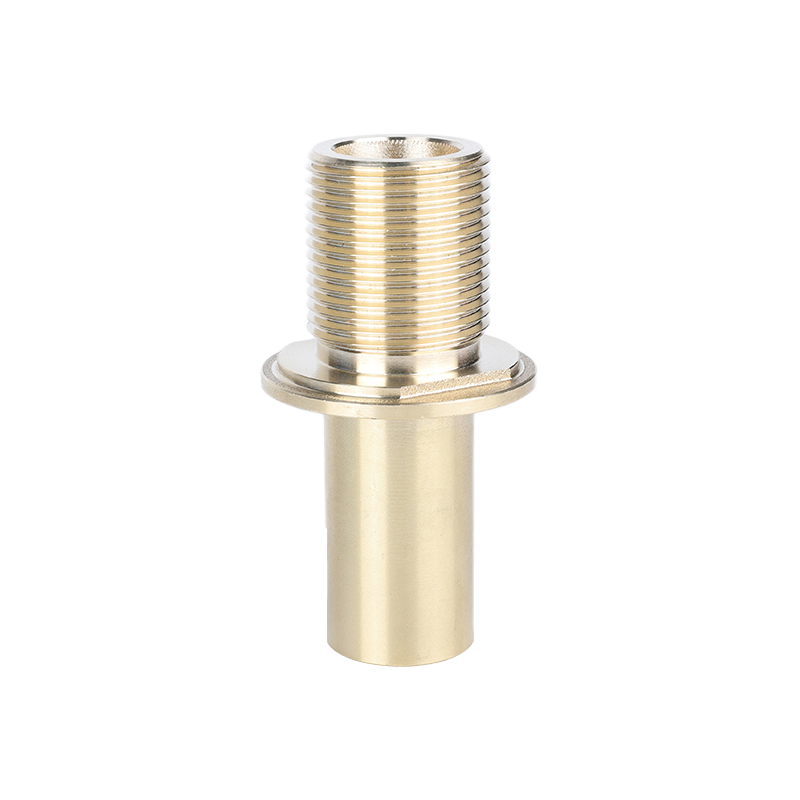

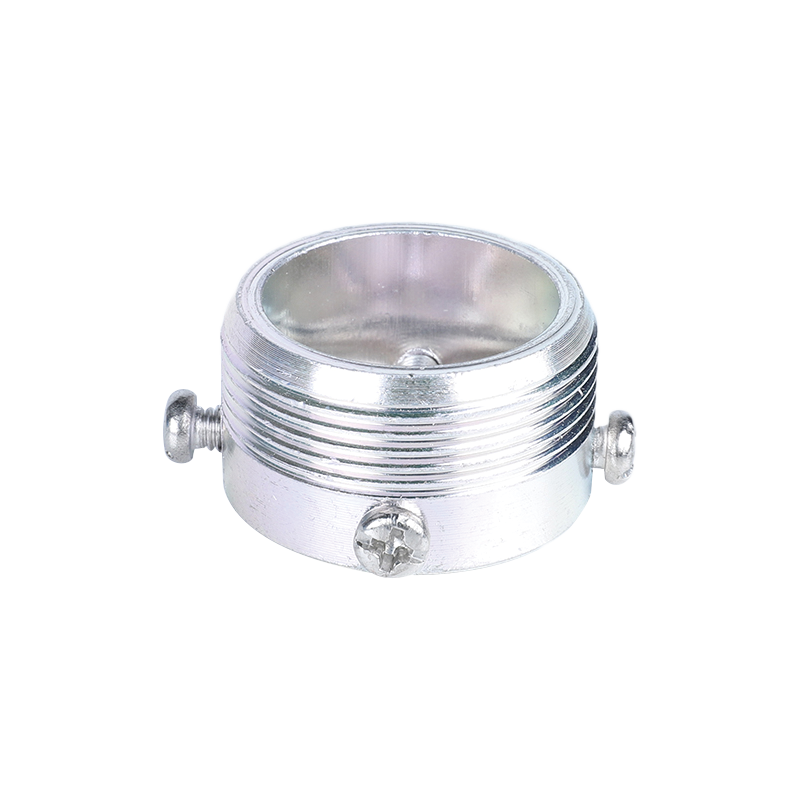

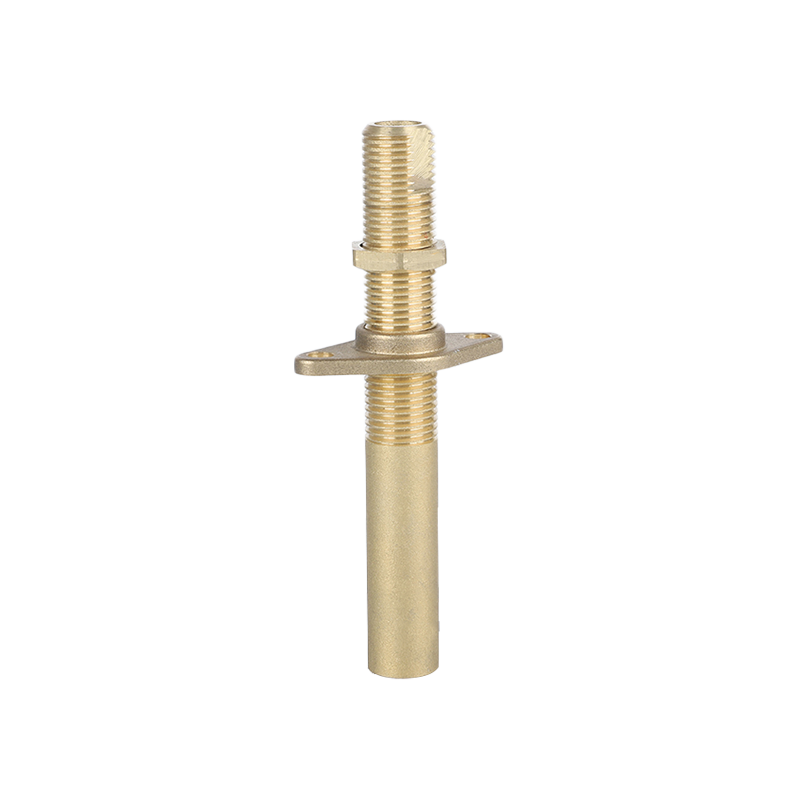

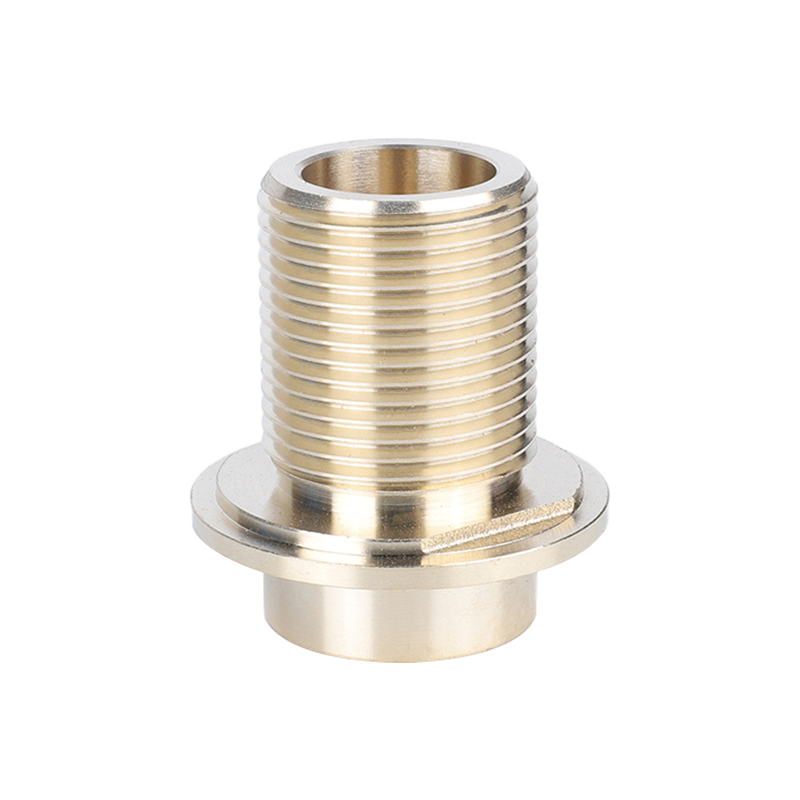

Connecteur de tuyau Fabricants

Dans les réseaux de fluides industriels modernes et les systèmes pneumatiques, l’efficacité de la transmission du fluide détermine directement la stabilité opérationnelle de l’ensemble de la chaîne de production. En tant que composant essentiel reliant les pipelines, les vannes et les équipements terminaux, le connecteur de tuyau assume la double responsabilité de guidage des fluides et de confinement de la pression. Des conduites hydrauliques à haute pression dans la fabrication automatisée aux systèmes complexes de contrôle des fluides dans le traitement chimique et aux réseaux d'approvisionnement en eau commerciaux, toute défaillance mineure de connexion peut entraîner une perte de pression catastrophique du système, une fuite de fluide ou des temps d'arrêt imprévus coûteux.

Pour les responsables des achats mondiaux, trouver une solution solide connecteur de tuyau n'est pas simplement une décision d'achat de composants, mais une mesure stratégique pour contrôler le coût total de possession et éliminer les risques de sécurité industrielle. Les composants de connexion hautes performances doivent démontrer une endurance mécanique exceptionnelle, une intégrité d'étanchéité fiable et une compatibilité structurelle précise dans des conditions opérationnelles sévères telles que des pulsations de pression continues, des cycles thermiques et des environnements corrosifs.

Pour satisfaire ces exigences commerciales et techniques exigeantes, Ningbo Yunhua Valve Co., Ltd. s'appuie sur son expertise technique approfondie et ses capacités de fabrication complètes pour fournir des solutions de connexion d'alimentation en gaz, fluides et en eau de haute précision pour les chaînes d'approvisionnement industrielles mondiales. S'étendant sur une installation ultramoderne de 20 000 mètres carrés, l'entreprise intègre une recherche et un développement avancés avec des ateliers d'usinage de précision professionnels entièrement automatisés, des chaînes d'assemblage standardisées et des environnements de test rigoureux. Cette base industrielle permet la production de masse stable d'accessoires matériels haut de gamme et de composants de contrôle des fluides qui s'intègrent parfaitement dans des projets d'ingénierie internationaux de haut niveau.

Dans le commerce industriel international, trouver l’équilibre entre normalisation et personnalisation constitue un défi majeur pour la conception de réseaux fluides. Les configurations standardisées garantissent une interchangeabilité rapide des composants dans les chaînes d'approvisionnement mondiales, tandis que des conceptions structurelles hautement personnalisées des fabricants d'équipement d'origine et des fabricants de conception originale sont nécessaires pour répondre à des enveloppes mécaniques spécifiques, à des pics de pression extrêmes ou à des caractéristiques de fluide inhabituelles. Soutenue par une équipe de direction professionnelle et une décennie de culture industrielle spécialisée, Ningbo Yunhua Valve Co., Ltd. offre une capacité de production annuelle de 10 millions d'ensembles d'accessoires matériels et de 2 millions d'ensembles de vannes. Cette capacité massive garantit que, qu'un projet exige des lots à grande échelle de spécifications internationales standard ou des composants de connexion personnalisés hautement spécialisés, la chaîne d'approvisionnement reste résiliente, ponctuelle et entièrement conforme à des normes de qualité strictes.

Pour illustrer clairement les limites opérationnelles et l'adéquation des applications des différents systèmes de connexion, le tableau ci-dessous fournit une comparaison complète des connecteurs de fluide commerciaux standard selon des paramètres d'ingénierie critiques :

Paramètres de performance de base des connecteurs de fluides commerciaux

L'architecture structurelle et la composition matérielle d'un connecteur de tuyau dicter ses limites opérationnelles, son intégrité structurelle et sa fiabilité à long terme au sein d’un réseau de distribution de fluides ou de gaz. Pour garantir des performances sans fuite sous diverses contraintes thermiques et mécaniques, les achats industriels doivent aligner la classification mécanique du connecteur sur les exigences physiques spécifiques de l'application du support.

Catégorisation par composition matérielle

Acier inoxydable (qualité 304/316) : Conçu pour les environnements hautement corrosifs, les lignes de traitement chimique et les réseaux de fluides à haute pression. L'acier inoxydable de qualité 316 contient du molybdène, qui offre une résistance exceptionnelle aux piqûres et à la fissuration sous contrainte induite par les chlorures.

Laiton (H59/H62) : La norme industrielle pour les systèmes d’alimentation en eau basse à moyenne pression, la distribution de gaz et l’instrumentation pneumatique. Le laiton offre une excellente usinabilité, une résistance naturelle aux étincelles et une stabilité structurelle fiable sous des fluctuations thermiques modérées.

Acier au carbone (plaqué zinc) : Déployé principalement dans les conduites hydrauliques robustes où une résistance élevée à la traction est obligatoire. La surface est traitée avec un placage électrozingué ou zinc-nickel pour atténuer l'oxydation atmosphérique.

Pour garantir que ces diverses structures matérielles fonctionnent parfaitement dans des conditions réelles, Ningbo Yunhua Valve Co., Ltd. utilise un atelier d'usinage de précision avancé et entièrement automatisé, équipé de machines-outils CNC nationales et internationales de haute performance. Cet environnement de fabrication rigoureux garantit une épaisseur de paroi précise, une uniformité dimensionnelle stricte et des tolérances exactes des matériaux sur tous les accessoires de quincaillerie, garantissant que chaque composant en laiton ou en acier répond à des spécifications techniques rigides.

Catégorisation par type de connexion et interface mécanique

Configurations filetées : Ceux-ci reposent sur un engagement mécanique du filetage pour sécuriser le joint fluide. Les filetages coniques (tels que NPT et BSPT) assurent une étanchéité en coinçant les filetages correspondants ensemble, ce qui nécessite un produit d'étanchéité secondaire. Les filetages parallèles (tels que BSPP et métriques) maintiennent un diamètre constant et reposent entièrement sur une bague d'étanchéité ou un joint indépendant pour empêcher le fluide de s'échapper.

Accouplements à déconnexion rapide et Camlock : Conçu pour les environnements opérationnels nécessitant un assemblage et un démontage fréquents. Ces mécanismes utilisent des cames de verrouillage ou des roulements à billes à ressort pour sécuriser le connecteur de tuyau instantanément sans l'aide d'outils manuels, ce qui les rend idéaux pour les stations de transfert de fluides et les lignes de production automatisées.

Raccords barbelés et perlés : Optimisé pour les tubes flexibles basse pression. Les crêtes ou barbes surélevées agrippent la doublure intérieure du tuyau flexible, qui est ensuite fixée extérieurement à l'aide d'une pince de tension ou d'une virole pour empêcher tout glissement sous pression.

Mécanismes d’étanchéité et technologie de prévention des fuites

L'interface d'étanchéité interne est le facteur le plus critique pour garantir des configurations sans fuite. Selon l'enveloppe mécanique et la nature du fluide ou du gaz, trois méthodes principales sont utilisées :

Joints toriques (ORFS) : Comprend un anneau en élastomère synthétique placé dans une rainure usinée. Une fois serré, l'anneau se comprime contre une surface de contact plate, offrant une protection maximale contre les fuites en cas de vibrations élevées.

Joints coniques métal sur métal : Utilise des cônes assortis usinés avec précision (tels que des fusées éclairantes JIC à 37 degrés ou SAE à 45 degrés). La force mécanique de l'écrou de retenue déforme légèrement les surfaces métalliques pour créer un joint permanent à haute pression sans aucun composant élastomère.

Joints plats : Principalement utilisé dans les arrangements de filetage parallèle où une rondelle en élastomère ou en cuivre souple est comprimée entre l'épaulement du connecteur de tuyau et le port d'accouplement.

Tirant parti de son équipement professionnel d'assemblage et de test automatisé, Ningbo Yunhua Valve Co., Ltd. soumet ses composants de contrôle des fluides à des flux de travail exhaustifs de tests de pression et d'étanchéité. Cette vérification de haute précision garantit que les sièges d'étanchéité internes, les profils de filetage et les dimensions de raccordement de chaque vanne et accessoire matériel sont exempts de défauts structurels, préservant ainsi l'intégrité complète du système.

Comparaison technique des matériaux structurels des connecteurs de tuyaux

Pour garantir qu'un connecteur de tuyau peut résister aux conditions physiques volatiles de la transmission de puissance fluidique, de la plomberie et de la distribution de gaz, il doit être conçu et fabriqué selon des spécifications techniques strictes. La normalisation des tolérances mécaniques, des seuils de pression et des limites de température garantit que les composants installés sur différents réseaux de services publics et assemblages mécaniques atteignent des performances cohérentes et fiables.

Pressions nominales et limites de température

Chaque connecteur de tuyau est évalué avec des limites mécaniques spécifiques qui régissent son déploiement en toute sécurité :

Pression de travail : La pression continue maximale que le connecteur peut gérer en toute sécurité pendant un fonctionnement de routine sans fatigue du matériau ni déformation du joint.

Pression d'éclatement : Limite physique ultime à laquelle le connecteur présente une défaillance structurelle. Pour la sécurité des industries et des services publics, les directives techniques imposent un facteur de sécurité (généralement 3 pour 1 ou 4 pour 1) entre la pression d'éclatement et la pression de service pour s'adapter aux pics hydrauliques soudains.

Dilatation et contraction thermique : Les changements dynamiques de température du fluide ou ambiante modifient les dimensions physiques de l'alliage du connecteur et de ses joints élastomères internes. Si un composant fonctionne en dehors de sa fenêtre thermique nominale, un retrait du filetage ou un durcissement prématuré du joint peut se produire, entraînant une défaillance du système.

Normes internationales de conformité et de certification de la qualité

Le respect des cadres normalisés internationaux garantit que les mesures dimensionnelles, la pureté des matériaux et les mesures de sécurité sont maintenues uniformément dans tous les cycles de production.

Intégration ISO 9001 : Ce cadre impose une gestion systématique de la qualité à chaque phase de la production, de l'inspection des matières premières à la vérification du produit final en passant par l'usinage automatisé.

Normes CE et GS : Marqueurs de certification prouvant que les accessoires matériels et les composants de contrôle des fluides respectent les directives rigoureuses en matière de sécurité mécanique, de stabilité structurelle et de sécurité opérationnelle.

Normes SAE/DIN/Dimensions : Spécifications dictant la géométrie précise du filetage, le pas, l'angle et l'épaisseur de paroi pour les composants fluides hydrauliques et pneumatiques, garantissant ainsi la compatibilité matérielle multiplateforme.

Ningbo Yunhua Valve Co., Ltd. a créé un atelier d'usinage de précision professionnel entièrement automatisé, une chaîne d'assemblage intégrée et un atelier de test dédié pour garantir que chaque composant fabriqué s'aligne parfaitement avec ces paramètres rigoureux. Forte d'une capacité de production annuelle de 2 millions de jeux de vannes et de 10 millions de jeux d'accessoires matériels, la société utilise des machines-outils CNC nationales et internationales avancées ainsi que des équipements de test automatisés spécialisés. Cette infrastructure robuste garantit que chacun connecteur de tuyau présente une conformité de filetage impeccable et satisfait à toutes les normes internationales de sécurité et de qualité pertinentes.

Certification et traçabilité des matériaux

Les réseaux de fluides à haute intégrité nécessitent une transparence matérielle vérifiée. Les rapports d'essais en usine et la traçabilité physique des matériaux confirment la composition chimique (telle que les pourcentages exacts de chrome, de nickel ou de cuivre) et les caractéristiques mécaniques des alliages bruts. Cette surveillance stricte garantit que les composants destinés aux systèmes d'alimentation en gaz ou en eau soumis à de fortes contraintes ne tomberont pas en panne prématurément en raison de vides structurels internes ou d'un mélange incorrect d'alliages.

Paramètres mécaniques et de conformité par classe de pression

Sélection du approprié connecteur de tuyau nécessite une évaluation méthodique des variables physiques, chimiques et mécaniques présentes dans un réseau de distribution de fluide ou de gaz. Les équipes d'ingénierie doivent éviter les conjectures généralisées et s'appuyer plutôt sur des paramètres techniques précis pour éviter une défaillance prématurée des composants, une contamination de l'environnement ou des chutes de pression du système.

La méthode STAMP pour la correspondance technique

Un cadre universellement reconnu pour évaluer les exigences des connexions fluidiques est la méthode STAMP. Ce processus systématique garantit que chaque variable opérationnelle est prise en compte avant de déployer un composant :

Taille : Les responsables techniques doivent mesurer avec précision le diamètre intérieur et le diamètre extérieur du tube flexible, ainsi que le pas de filetage et l'angle précis de l'orifice d'accouplement. Un dimensionnement incorrect crée des restrictions de débit localisées, un mouvement turbulent du fluide et des différences de pression extrêmes à travers le connecteur de tuyau interface.

Température : Cela implique deux variables distinctes : la température du milieu interne et la température ambiante de l’environnement externe. Une exposition continue à des conditions thermiques extrêmes peut dégrader les joints élastomères internes ou provoquer une dilatation thermique différentielle entre des métaux différents, compromettant ainsi la connexion.

Demande : L'environnement structurel dicte les exigences mécaniques imposées au joint. Les concepteurs doivent tenir compte de l'espace de routage externe, des changements de routage mécaniques continus, des vibrations du système et de l'exposition potentielle aux impacts environnementaux ou aux surfaces abrasives.

Matériel: L'alliage métallique et la composition chimique des bagues d'étanchéité internes doivent être parfaitement compatibles avec le fluide ou le gaz transporté. L'incompatibilité des matériaux peut entraîner une oxydation interne rapide, une fissuration par corrosion sous contrainte ou une dégradation chimique de l'élastomère.

Pression : Le système doit être évalué en fonction de ses pics de pression potentiels maximaux, et pas seulement de sa pression de service de base. Le composant choisi doit présenter une marge de sécurité suffisante en cas de pression d’éclatement pour résister à des ondes de choc hydrauliques ou à des surpressions pneumatiques inattendues.

Gestion des coûts d'intégration du système

Évaluer un connecteur de tuyau nécessite d’évaluer ses exigences de fiabilité et de maintenance à long terme ainsi que son coût initial. Un composant de qualité inférieure peut rapidement entraîner des coûts plus élevés en raison de fuites de fluide fréquentes, d'arrêts de maintenance inattendus et d'une usure prématurée des vannes ou des accessoires matériels environnants. Investir dans du matériel usiné avec précision garantit des intervalles d'entretien prolongés, des cycles d'usure prévisibles et une maintenance simplifiée du système.

Pour prendre en charge les applications d'ingénierie exigeantes, Ningbo Yunhua Valve Co., Ltd. applique plus de dix ans d'expérience industrielle spécialisée et de systèmes de gestion raffinés à l'ensemble de sa gamme de fabrication. Exploitant une installation de 20 000 mètres carrés dotée de machines-outils CNC nationales et internationales avancées, l'entreprise maintient une cohérence absolue sur les séries de production à haut volume. Cette précision rigoureuse garantit que chaque vanne et accessoire matériel s'adapte parfaitement, aidant ainsi les équipes techniques à éliminer les erreurs d'installation et à maintenir des performances stables du système.

Matrice de sélection technique basée sur les caractéristiques du support

Naviguer dans les paramètres techniques, les matériaux structurels et les configurations mécaniques des réseaux de distribution de fluides nécessite une compréhension précise des spécifications des composants. Vous trouverez ci-dessous une compilation de questions techniques critiques, d'informations techniques et de considérations de base en matière de performances pour optimiser l'intégration du système.

Quels sont les principaux indicateurs d’un connecteur de tuyau industriel de haute qualité ?

Un composant fluide de qualité supérieure est défini par des tolérances de filetage précises (conformes aux normes internationales strictes), des matières premières de haute qualité aux propriétés chimiques documentées, une épaisseur de paroi uniforme pour résister aux coups de bélier extrêmes et des traitements de surface impeccables (tels que la passivation chimique ou la galvanoplastie) pour résister à l'oxydation atmosphérique et aux piqûres.

Comment le type de filetage (NPT ou BSP) affecte-t-il les performances d'installation et d'étanchéité d'un connecteur de tuyau ?

Les filetages NPT (National Pipe Tapered) sont conçus avec un angle de filetage de 60 degrés et se scellent via une interférence mécanique, coinçant les filetages correspondants ensemble, ce qui nécessite un produit d'étanchéité pour filetage ou un ruban en téflon pour combler les espaces microscopiques. À l'inverse, les filetages BSPP (British Standard Pipe Parallel) présentent un angle de 55 degrés et maintiennent un diamètre constant, s'appuyant entièrement sur un joint torique en élastomère secondaire ou une rondelle collée comprimée contre un épaulement plat pour former une barrière permanente contre les fluides. Le mélange de ces profils de filetage entraînera des filetages croisés, un dénudage des fils et une fuite immédiate du système.

Pourquoi l'inox est-il préféré au laiton pour les réseaux de transport de fluides et de gaz à usage intensif ?

L'acier inoxydable offre une résistance à la traction et une dureté structurelle bien supérieures, lui permettant de gérer des pressions de service nettement plus élevées et de résister à des solutions chimiques agressives ou à des températures extrêmes sans subir de dégradation des matériaux. Bien que le laiton soit très rentable, facilement usinable et parfaitement adapté à l'approvisionnement en eau et aux infrastructures pneumatiques résidentielles ou commerciales standard, il ne peut pas égaler la longévité mécanique de l'acier inoxydable dans des conditions de contraintes physiques élevées ou d'abrasion.

Quelles sont les causes profondes d’une explosion d’un connecteur de tuyau et comment peut-on l’éviter ?

Les explosions se produisent généralement lorsque les pressions du système dépassent les limites de fonctionnement nominales maximales, lorsque des pics de pression extrêmes se déplacent de manière incontrôlée dans les conduites, lorsque des tailles de tuyaux et de raccords incompatibles sont appariées, ou lorsque les manchons de sertissage et les colliers de rétention sont mal appliqués. La prévention nécessite une sélection technique méticuleuse utilisant des méthodes d'adaptation structurées, la mise en œuvre de soupapes de sécurité de surpression adéquates et l'utilisation de composants produits sous des contrôles stricts de tolérance dimensionnelle.

Quelles certifications de qualité les responsables techniques doivent-ils vérifier lors de l'inspection des accessoires de matériel fluidique ?

La conformité technique exige que les installations de fabrication fonctionnent dans des cadres complets de gestion de la qualité tels que la norme ISO 9001. Pour les assemblages de plomberie, de gaz et de machines critiques pour la sécurité, les produits doivent détenir des certifications CE et GS valides, qui vérifient que la conception mécanique, les capacités de charge et les tests structurels sont conformes aux directives de sécurité internationales.

Comment le type de filetage (NPT ou BSP) affecte-t-il les performances d'installation et d'étanchéité d'un connecteur de tuyau ?

Les filetages NPT (National Pipe Tapered) sont conçus avec un angle de filetage de 60 degrés et se scellent via une interférence mécanique, coinçant les filetages correspondants ensemble, ce qui nécessite un produit d'étanchéité pour filetage ou un ruban en téflon pour combler les espaces microscopiques. À l'inverse, les filetages BSPP (British Standard Pipe Parallel) présentent un angle de 55 degrés et maintiennent un diamètre constant, s'appuyant entièrement sur un joint torique en élastomère secondaire ou une rondelle collée comprimée contre un épaulement plat pour former une barrière permanente contre les fluides. Le mélange de ces profils de filetage entraînera des filetages croisés, un dénudage des fils et une fuite immédiate du système.

Pourquoi l'inox est-il préféré au laiton pour les réseaux de transport de fluides et de gaz à usage intensif ?

L'acier inoxydable offre une résistance à la traction et une dureté structurelle bien supérieures, lui permettant de gérer des pressions de service nettement plus élevées et de résister à des solutions chimiques agressives ou à des températures extrêmes sans subir de dégradation des matériaux. Bien que le laiton soit très rentable, facilement usinable et parfaitement adapté à l'approvisionnement en eau et aux infrastructures pneumatiques résidentielles ou commerciales standard, il ne peut pas égaler la longévité mécanique de l'acier inoxydable dans des conditions de contraintes physiques élevées ou d'abrasion.

Quelles sont les causes profondes d’une explosion d’un connecteur de tuyau et comment peut-on l’éviter ?

Les explosions se produisent généralement lorsque les pressions du système dépassent les limites de fonctionnement nominales maximales, lorsque des pics de pression extrêmes se déplacent de manière incontrôlée dans les conduites, lorsque des tailles de tuyaux et de raccords incompatibles sont appariées, ou lorsque les manchons de sertissage et les colliers de rétention sont mal appliqués. La prévention nécessite une sélection technique méticuleuse utilisant des méthodes d'adaptation structurées, la mise en œuvre de soupapes de sécurité de surpression adéquates et l'utilisation de composants produits sous des contrôles stricts de tolérance dimensionnelle.

Quelles certifications de qualité les responsables techniques doivent-ils vérifier lors de l'inspection des accessoires de matériel fluidique ?

La conformité technique exige que les installations de fabrication fonctionnent dans des cadres complets de gestion de la qualité tels que la norme ISO 9001. Pour les assemblages de plomberie, de gaz et de machines critiques pour la sécurité, les produits doivent détenir des certifications CE et GS valides, qui vérifient que la conception mécanique, les capacités de charge et les tests structurels sont conformes aux directives de sécurité internationales.

Quel est l'impact des vibrations dynamiques et des contraintes structurelles sur la longévité des connecteurs de tuyaux au fil du temps ?

Les vibrations mécaniques continues des pompes, moteurs ou pulsations hydrauliques environnantes induisent une fatigue du matériau, qui peut lentement desserrer les joints filetés ou accélérer la fissuration par corrosion sous contrainte le long de l'épaulement du raccord. Dans les systèmes à fortes vibrations, les ingénieurs doivent déployer des connecteurs avec des joints toriques spécialisés (ORFS), utiliser des connexions à bride divisée ou intégrer des joints pivotants conçus pour absorber les contraintes mécaniques multidirectionnelles.

Quelle est l'importance du test au brouillard salin pour les revêtements de surface des connecteurs de tuyaux métalliques ?

Le test au brouillard salin (tel que le protocole ASTM B117) est un test de corrosion accélérée standardisé utilisé pour évaluer la capacité de protection des revêtements de surface et des couches de passivation. Une note plus élevée, par exemple 72 heures avant l'apparition de la rouille blanche ou 120 heures avant l'apparition de la rouille rouge, est directement corrélée à une durée de vie opérationnelle prolongée lorsque l'accessoire matériel est déployé dans des environnements difficiles, humides ou marins.

Un connecteur conçu pour les conduites hydrauliques haute pression peut-il être utilisé en toute sécurité dans des assemblages pneumatiques ?

Bien que le matériel hydraulique soit conçu pour supporter des pressions mécaniques extrêmes, il n'est pas recommandé d'utiliser des composants de manière interchangeable sans vérification. Les configurations hydrauliques sont optimisées pour une rétention de fluide épaisse et des joints de contact métal sur métal, tandis que les systèmes pneumatiques fonctionnent avec des gaz à faible viscosité qui nécessitent des joints à lèvres en élastomère très flexibles et à faible friction ou des griffes enfichables spécialisées pour empêcher la migration d'infimes molécules de gaz.

À quelle fréquence les connexions des réseaux fluides doivent-elles subir des contrôles de maintenance et de diagnostic ?

Les intervalles d'inspection dépendent fortement de l'intensité opérationnelle du système. Les conduites de gaz à haute pression, haute température ou à service continu nécessitent des contrôles visuels mensuels pour déceler l'humidité, le retrait du filetage ou l'oxydation de la surface structurelle. Des tests de pression diagnostiques complets et des remplacements proactifs des joints doivent être effectués en parfaite adéquation avec les cycles d'arrêt de maintenance préventive programmés de l'installation.

Comment l’automatisation industrielle avancée minimise-t-elle les variations dimensionnelles du matériel de connexion produit en série ?

Le remplacement du traitement manuel par une fabrication de précision entièrement automatisée élimine l’erreur humaine des équations d’usinage et d’assemblage. Les machines CNC automatisées découpent les contours avec une répétabilité au niveau du micron, tandis que les capteurs optiques et de test de pression intégrés signalent et rejettent instantanément toute pièce qui s'écarte des spécifications techniques. Cette cohérence absolue garantit que chaque composant s'intègre parfaitement dans les assemblages de pipelines standard.
